LKAV3624 2 km Vidéo liaison de données CAN contrôle pour le chargeur de remorqueur de chargement de roue UGV
Introduction au projet
Le LKAV-3624 & 3203 est un puissant système de transmission vidéo à 8 canaux spécialement conçu pour les applications sans pilote Excavator, Backhoe Loader, Wheel Loader et UGV.Il dispose d'une entrée vidéo à 8 canaux (1080p AHD), CAN pour le contrôle, l'intégration audio, la puissance de sortie RF 2x2W et la portée de transmission jusqu'à 2 km NLOS (5-10 km LOS).
Caractéristiques
■ réglable à la fréquence de 580 ± 20 MHz
■ Débit de données allant jusqu'à 82 Mbps
■ Puissance RF de sortie 2x2W
■ portée jusqu'à 2 km NLOS (5-10 km LOS)
■ Le DVR intégré prend en charge le contrôle des applications et la commutation des modes
■ Prend en charge l'audio bidirectionnel
■ Prend en charge la commande CAN
■ Prend en charge l'alimentation en courant continu de 10 à 30 V
■ Avec sortie HDMI sur RX
■ Prend en charge le chiffrement AES
■ Prend en charge le GPS
■ Chambres robustes en alliage d'aluminium pour l'aviation
Spécification TX
| Fréquence de travail |
562 à 612 MHz |
| Modulation |
Le nombre d'heures de travail est calculé en fonction de la fréquence de travail. |
| Puissance de sortie RF |
36 dBm (2x2W) |
| Largeur de bande RF |
2M/5M/10M/20 MHz/40 MHz |
| Sensibilité numérique |
Le nombre de points de contact doit être supérieur à: |
| Taux de données |
Jusqu'à 82 Mbps |
| Interface d'entrée vidéo |
Connecteur d'aviation GX12 8x 4 broches |
| Interface réseau local |
3x RJ45 |
| Formats vidéo |
Pour les appareils électroniques |
| Codage vidéo |
H.264 ou H.265 |
| Interface RF |
N F x2 |
| Interface GPS |
SMA F x1 |
| Interface du microphone |
Connecteur d'aviation GX12 à 3 broches |
| Interface du haut-parleur |
Connecteur d'aviation GX12 à 3 broches |
| Interface CAN |
Connecteur de l'aviation GX12 à 2 broches |
| Le chiffrement |
AES |
| Voltage de fonctionnement |
Pour les appareils à commande numérique: |
| Interface d'alimentation |
Connecteur d'aviation à 3 broches |
| Les dimensions |
356x200x62mm (avec antenne) |
| Le poids |
3.45 kg (sans antenne) |
| Temps de travail. |
-20°C à 70°C |
| Consommation d'électricité |
TBA |
Spécification RX
| Fréquence de travail |
562 à 612 MHz |
| Modulation |
Le nombre d'heures de travail est calculé en fonction de la fréquence de travail. |
| Puissance de sortie RF |
36 dBm (2x2W) |
| Largeur de bande RF |
2M/5M/10M/20 MHz/40 MHz |
| Sensibilité numérique |
Le nombre de points de contact doit être supérieur à: |
| Taux de données |
Jusqu'à 82 Mbps |
| Interface de sortie vidéo |
1x HDMI |
| Interface réseau local |
1x RJ45 |
| Formats vidéo |
Pour les appareils électroniques |
| Décodage vidéo |
H.264 ou H.265 |
| Interface RF |
N F x2 |
| Interface GPS |
SMA F x1 |
| Interface du microphone PTT |
2x 3,5 mm prise écouteur |
| Interface CAN |
Connecteur de l'aviation GX12 à 2 broches |
| Le chiffrement |
AES |
| Voltage de fonctionnement |
Pour les appareils à commande numérique: |
| Interface d'alimentation |
Connecteur d'aviation à 3 broches |
| Les dimensions |
483x300x45 mm (avec ou sans antenne) |
| Le poids |
3.45 kg (sans antenne) |
| Temps de travail. |
-20°C à 70°C |
| Consommation d'électricité |
TBA |

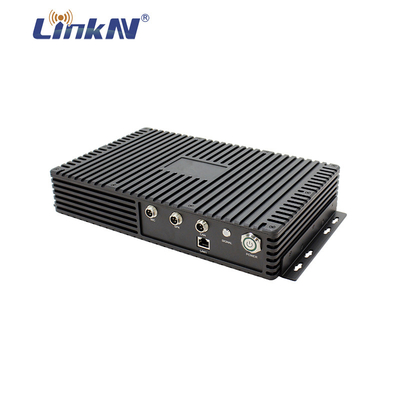

Panneau avant TX
1 Interface du microphone
2 Interface du haut-parleur
3 Interface CAN
4 Indicateur de signal normal rouge/vert clignotant
| Statut de l'indicateur |
Force du signal |
| Toujours vert |
Le lien est solide. |
| Clignotement rouge/vert intermittent |
Le lien va se rompre. |
| Il est toujours rouge. |
Impossible d'établir le lien |
| Des clignotants rouges |
Le lien n' est pas stable |
| RNN |
Couleur de l'indicateur |
Fréquence de clignotement |
Couleur de topologie |
Valeur de la topologie |
| 0 |
Le rouge |
N/A |
Verte |
0 |
| 1 à 12 |
Des clignotants rouges |
350 secondes |
Verte |
1 à 12 |
| 13 à 25 |
Clignotant rouge/vert |
350 secondes |
Verte |
13 à 25 |
| 26 à 35 |
Des clignotants verts |
350 secondes |
Verte |
26 à 35 |
| 36 à 70 |
Toujours vert |
N/A |
Verte |
36 à 70 |
| > 70 |
Des clignotants rouges |
120 secondes |
Verte |
> 70 |
5 Appuyez sur le bouton d'alimentation ️ Appuyez pour allumer/éteindre.
6 Interface LAN1 RJ45.
Panneau arrière TX
1 Interface d'antenne MESH N F
2 CH1 Entrée vidéo 4 broches GX12, avec sortie de puissance en courant continu de 12 V.
3 CH2 Vidéo entrée 4 pinGX12, avec sortie DC 12V.
4 CH3 Vidéo entrée 4 pinGX12, avec sortie de puissance DC 12V.
5 CH4 Vidéo entrée 4 pinGX12, avec sortie de courant continu de 12 V.
6 CH5 Entrée vidéo 4 broches GX12, avec sortie de courant continu de 12 V.
7 CH6 Entrée vidéo 4 broches GX12, avec sortie de courant continu de 12 V.
8 CH7 Entrée vidéo 4 broches GX12, avec sortie de courant continu de 12 V.
9 CH8 Entrée vidéo 4 pinGX12, avec sortie de puissance DC 12V.
10 Interface d'antenne GPS SMA F.
11 Interface d'entrée de puissance 3 broches connecteur d'aviation, DC 10-30V.
12 Interface d'antenne MESH
Le port 13 LAN2 est le port RJ45.
Le port 14 LAN3 est le port RJ45.

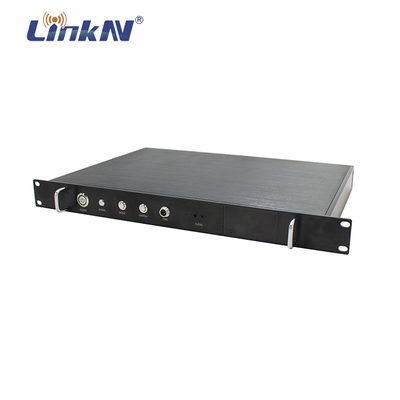

Panneau avant RX
1 Appuyez sur le bouton d'alimentation ️ Appuyez pour allumer/éteindre.
2 Indicateur de signal
| Statut de l'indicateur |
Force du signal |
| Toujours vert |
Le lien est solide. |
| Clignotement rouge/vert intermittent |
Le lien va se rompre. |
| Il est toujours rouge. |
Impossible d'établir le lien |
| Des clignotants rouges |
Le lien n' est pas stable |
| RNN |
Couleur de l'indicateur |
Fréquence de clignotement |
Couleur de topologie |
Valeur de la topologie |
| 0 |
Le rouge |
N/A |
Verte |
0 |
| 1 à 12 |
Des clignotants rouges |
350 secondes |
Verte |
1 à 12 |
| 13 à 25 |
Clignotant rouge/vert |
350 secondes |
Verte |
13 à 25 |
| 26 à 35 |
Des clignotants verts |
350 secondes |
Verte |
26 à 35 |
| 36 à 70 |
Toujours vert |
N/A |
Verte |
36 à 70 |
| > 70 |
Des clignotants rouges |
120 secondes |
Verte |
> 70 |
Bouton de mode 3 Appuyez pour basculer entre les modes plein écran, écran à quatre parties, écran à huit parties et écran à neuf parties.
4 Appuyez sur le bouton de commutation pour sélectionner CAM01, CAM02, CAM03... CAM08.
5 Interface CAN ️ connecteur d'aviation à 2 broches.
6 Interface d'intercommunication pour le microphone à tête K.
Panneau arrière RX
1 Interface d'antenne MESH N F
2 Interface d'antenne GPS SMA F.
3 Interface de sortie HDMI.
Le port de connexion 4 LAN ¥ RJ45.
5 Port d'entrée d'alimentation connecteur d'aviation à 3 broches DC 10-30V.
Application du projet
