LKAV7903 MIMO Transmission vidéo 40dBm IP MESH Radio et Station de base LTE

40dBm IP MESH Radio Intégre la station de base LTE AES chiffrement IP66 alimenté par batterie

Introduction au projet

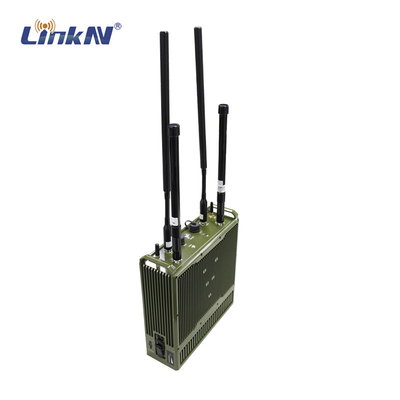

Le MANET7903 est une radio MESH de 10 W de haute puissance intégrant une station de base 4G-LTE de 10 W, GPS / BD et WIFI 2.4G.Il peut fournir une couverture réseau 4G publique sur le site d'urgence et un accès Internet pour les téléphones mobiles.Le module MESH est utilisé pour la liaison backhaul sans fil du module 4G-LTE, tel que la connexion à la station satellite portable distante ou à l'équipement de transmission du réseau de base au sol.Avec batterie à ceinture pour un remplacement facileIl peut être appliqué à plusieurs scénarios tels que la recherche et le sauvetage d'urgence, le contrôle des incendies, etc.

Caractéristiques

■ Large bande passante MESH allant jusqu'à 82 Mbp

■ données haut débit basées sur la technologie 3GPP LTE

■ conception intégrée de la bande de base et de la radiofréquence

■ chiffrement AES256 de haute sécurité

■ Système de gestion de réseau puissant

■ Prend en charge le WiFi 2.4G et le GPS/BD

■ Transmission transparente de données par duplex IP complet

■ Réseaux flexibles et déploiement rapide

■ Une conception militaire résistante à l'usure IP66

■ Fonctionnement et entretien pratiques

■ Durée de vie de la batterie jusqu'à 4 heures

Spécification

Les dimensions

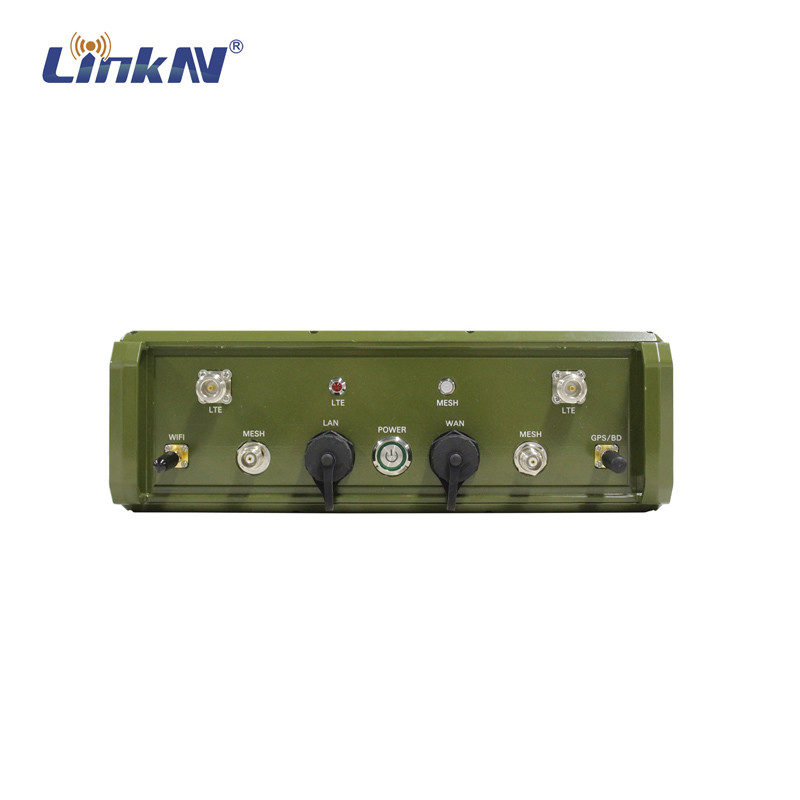

Description du panneau

1 Interface d'antenne LTE-1

Indicateur de statut LTE

Indicateur de signal 3 MESH

4 Interface d'antenne LTE-2

5 Interface de l'antenne WIFI

6 Interface de l'antenne MESH-1

7 Interface réseau local (RJ45)

8 Appuyez sur le bouton d'alimentation

9 Interface réseau étendu (RJ45)

10 Interface de l'antenne MESH-2

11 Interface de l'antenne GPS/BD

12 Port de charge

13 Boucle de la batterie

14 Indicateur de la batterie

Diagramme de topologie

■ Type de chaîne

■ Type d'étoile

■ Type de maille

■ Type aléatoire

Scénario d'application

Un système MANET est un groupe d'appareils mobiles (ou temporairement stationnaires) qui doivent fournir la possibilité de diffuser la voix, les données,et vidéo entre des paires arbitraires d'appareils utilisant les autres comme relais pour éviter le besoin d'infrastructure.
Il existe de nombreuses techniques qui sont utilisées pour assurer une capacité robuste de MANET, notamment les techniques suivantes:

L'auto-formation et la guérisonest une caractéristique cruciale des systèmes MANET. Dans un véritable réseau maillé, les radios peuvent rejoindre ou quitter le réseau à tout moment,et le réseau adaptera continuellement sa topologie à mesure que les nœuds se déplacent les uns par rapport aux autresCela implique une architecture décentralisée dans la mesure où il n'y a pas de radios centrales de hubs "master" nécessaires pour administrer le contrôle du réseau,et les communications continueront même si un ou plusieurs nœuds sont perdus.

Adaptation du lienest la capacité de chaque radio à configurer de manière optimale ses paramètres de transmission (constellation, codage FEC,Les techniques utilisées par les opérateurs de téléphonie mobile et les techniques MIMO) pour maximiser la vitesse de transmission des données et la robustesse des liaisons avec chacune des autres radios avec lesquelles elle communiqueUne radio particulière peut communiquer avec une autre radio proche en utilisant un débit de données supérieur à 50 Mbps, tout en utilisant un débit de seulement 2 Mbps pour fournir une liaison robuste à une radio beaucoup plus éloignée.Ce sont les taux de déverrouillage des paquets., où l'utilisation d'une rafale de 50 Mbps est très utile même pour un flux de données à taux beaucoup plus faible car elle laisse du temps d'antenne libre pour d'autres nœuds du réseau.Il est important d'avoir des débits de données potentiels élevés car moins de temps d'antenne est consommé pour les liaisons plus courtes, plus il reste de temps d'antenne pour utiliser une modulation et un codage plus lents et beaucoup plus robustes sur les liaisons éloignées.

Routage adaptatifest un mécanisme permettant de déterminer quels chemins de relais potentiels sont utilisés lorsqu'un flux de données doit être envoyé entre une paire de radios donnée.Il doit prendre en charge la fonctionnalité d'auto-réparation en s'adaptant dynamiquement pour utiliser toutes les radios présentes comme relais potentiels et être résistant à la perte de radios relaisIl doit également fonctionner en conjonction avec l'adaptation des liaisons, car la détermination de l'itinéraire optimal pour un flux de données nécessite la prise en considération d'autres données qui circulent à travers le réseau.ainsi que la capacité dynamique de chaque liaison au sein du réseauCe problème est complexe et nécessite que toutes les radios partagent des informations sur le trafic de données qui les traverse et la capacité de liaison de chacun aux autres nœuds voisins.Ce partage d'informations doit se faire de manière intelligente afin de ne pas consommer trop de la précieuse capacité de réseau disponible..

Réseaux IP transparentssignifie que n'importe quel nombre d'ordinateurs standard,Une caméra vidéo IP ou d'autres appareils peuvent être connectés à chacune des radios mobiles et communiquer via le réseau maillé comme si tous les appareils étaient dans un seul bureau avec Ethernet câbléIl existe différentes manières de le faire au sein du MANET.le meilleur choix est de faire apparaître l'ensemble du réseau MANET comme s'il s'agissait d'un seul commutateur réseau de couche 2. Cela signifie que sans aucune reconfiguration des adresses IP ou autres paramètres,Un groupe de périphériques basés sur IP qui travaillent ensemble sur un simple commutateur Ethernet peut être connecté à des radios MANET et reprendre les opérations avec la nouvelle liberté de mobilité sans fil.

Trafic de diffusionprésente un ensemble de défis uniques pour les systèmes MANET.Le support multicast implémenté dans les commutateurs de couche 2 câblés de base est de répliquer les paquets multicast entrant dans un port sur tous les autres portsPar exemple, si une caméra vidéo IP est connectée à un port, elle enverrait sa vidéo en utilisant des paquets étiquetés comme multicast.Ensuite, les ordinateurs câblés à n'importe lequel des autres ports de l'interrupteur peuvent accéder au flux vidéo sans filCette méthode simpliste s'avère ne pas fonctionner très bien dans un réseau sans fil agissant comme un commutateur de couche 2 parce que de nombreux appareils au sein du réseau pourraient ne pas avoir besoin de voir un multicast particulier,et envoyer aveuglément le multicast à tous les appareils congestionne ainsi le débit limité du réseau sans fil inutilementLes systèmes MANET plus avancés permettent une optimisation manuelle et/ou automatique, limitant la transmission de multicast aux seuls appareils qui ont besoin d'un flux multicast particulier.

Réseaux multicanauxis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandCette bande supplémentaire peut être avec une plus grande puissance ou des antennes de gain plus élevées pour fournir une couche de "sous-couche" à grande vitesse entre les véhicules.N'importe quel appareil radio de soldat peut communiquer avec n'importe quel autre soldat par radio., mais la couche secondaire sur une fréquence différente peut réduire la congestion sur la fréquence du soldat et augmenter la superficie couverte par le réseau.
Toutes ces capacités de réseau MANET se combinent pour fournir une connectivité haute vitesse robuste similaire à celle offerte par les réseaux 3G/4G de pointe,mais dans les scénarios opérationnels critiques où l'infrastructure sans fil permanente n'est pas disponible.
