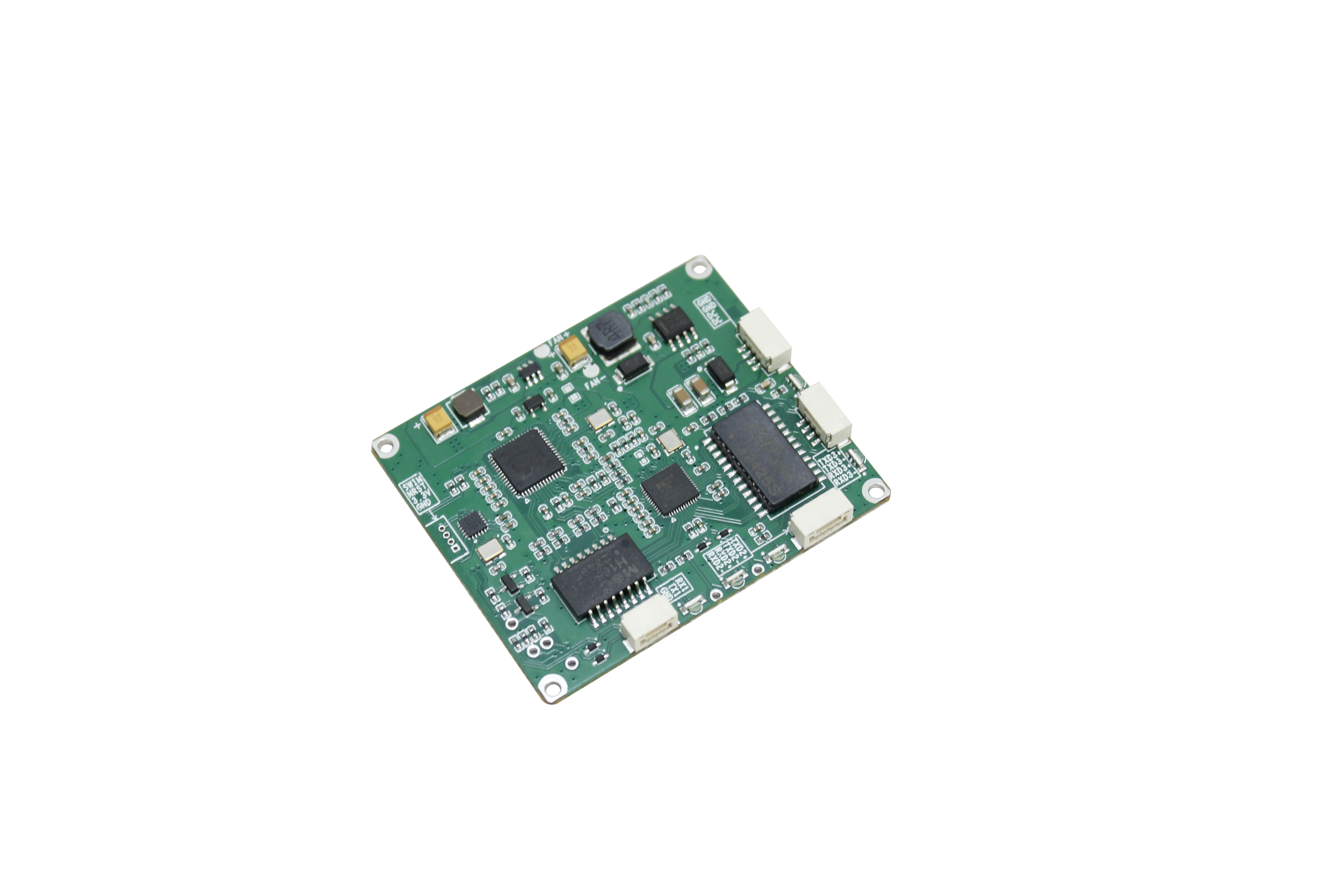

LKAV6312 15km FHSS haut débit OEM Mainboard IP Vidéo Module de liaison de données
Introduction au projet
Le LKAV-6312 est un module de transmission de données point-à-multipoint à large bande FHSS. Il utilise la modulation OFDM et prend en charge diverses bande passante.il réduit efficacement la latence du système, améliore la capacité de transmission et présente une longue portée de transmission, un débit de données élevé et de fortes capacités anti-interférences.réduire considérablement la consommation d'énergie et la taille du système, et répondre aux besoins des clients pour développer des drones, la vidéosurveillance et d'autres produits.
Caractéristiques
■ modulation TDD-OFDM
■ Prend en charge 3 bandes (800 HMz/1,4 GHz/2,4 GHz)
■ Prend en charge le FHSS
■ 1,4/3/5/10/20MHz cinq canaux de largeur de bande
■ Débit maximal de 30 Mbps à 20 MHz
■ Prend en charge la transmission un-à-un et un-à-plusieurs
■ Prend en charge les données et la vidéo en même temps
■ Jusqu'à 5 à 20 km LOS (air-sol)
■ Interface utilisateur Web pour la gestion
■ chiffrement ZUC, SNOW3G et AES en option
■ contrôle des flux de liaison ascendante et descendante
■ Prend en charge une tension large de 9 à 24 V
■ Taille compacte et poids léger
Spécification
| Nom de l'article |
Paramètres |
| Fréquence |
806 à 826 MHz,14270,9-1447,9 MHz,2401.5-2481.5MHz |
| Largeur de bande RF |
1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Chaîne RF |
1T2R |
| Puissance de sortie |
25 dBm±2 |
| Sensitivité à 800 MHz |
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3 MHz: - 106 dBm
|
| 1Sensitivité à.4 GHz |
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3 MHz: - 106 dBm
|
| 2Sensitivité à.4 GHz |
20 MHz: 99 dBm
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3 MHz: - 106 dBm
|
| Débit maximal |
Maximum 30 Mbps @ 20 MHz |
| Modulation |
BPSK, 16QAM et 64QAM |
| Mode réseau |
Un à un et un à plusieurs (un à seize maximum) |
| Mode de transmission |
Unicast, Multicast, diffusion |
| Méthode de configuration |
Interface utilisateur Web |
| Anti-entraînement |
Prise en charge du saut de fréquence entre bandes |
| Interface de l'antenne |
2 fois IPEX |
| Interface Ethernet |
2 ports Ethernet (100 M) |
| Interface série |
1x Port UART (TTL232) |
| Interface d'alimentation |
1x Port d'alimentation |
| Taux de baud |
115200 bps |
| La latence de liaison |
10 secondes |
| Le chiffrement |
ZUC, SNOW3G, AES128 (clé définie par l'utilisateur) |
| Vitesse de déplacement |
Supporte jusqu'à 300 km/h |
| Entrée de puissance |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur. |
| Courant de fonctionnement |
Pour les appareils à moteur à combustion |
| Consommation d'électricité |
Pour les appareils électroniques |
| Les dimensions |
58*48 mm |
| Le poids |
25 g |
| Temps de travail. |
-40°C à +65°C |

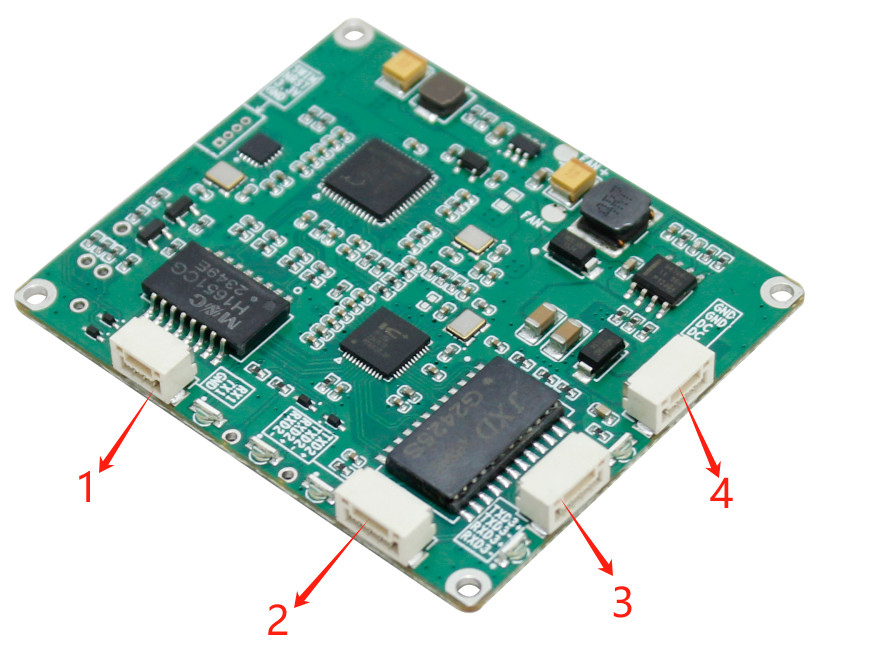

Description de l'interface
| Pdans# |
1 |
2 |
3 |
| Définition |
RX |
TX |
Le GND |
| Pdans# |
1 |
2 |
3 |
4 |
| Définition |
TX2+ |
TX2- |
RX2+ |
RX2- |
| Pdans# |
1 |
2 |
3 |
4 |
| Définition |
TX3+ |
TX3- |
RX3+ |
RX3- |
| Pdans# |
1 |
2 |
3 |
4 |
| Définition |
Le GND |
Le GND |
DC |
DC |

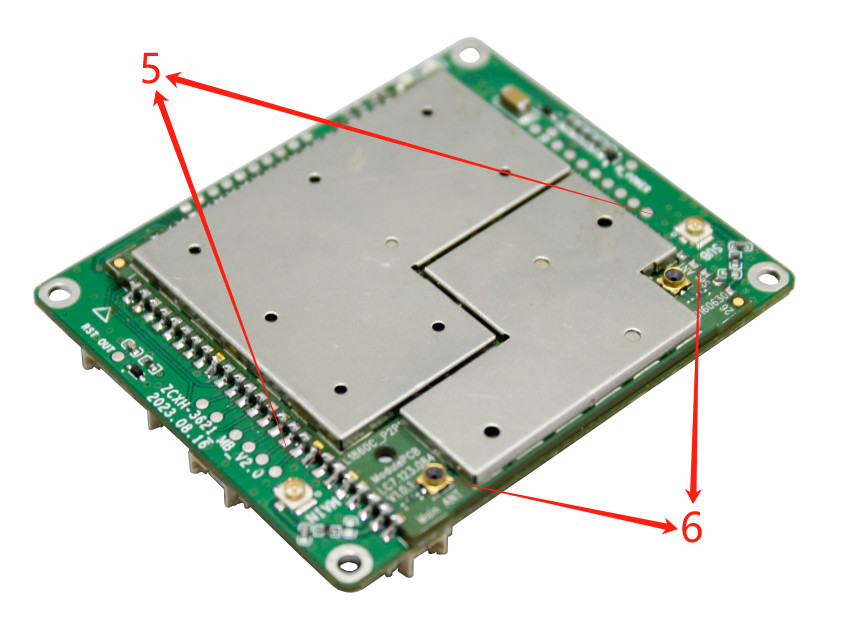

- Interfaces d'antenne principale et secondaire, principale est pour l'envoi et la réception, et secondaire est pour la réception seulement.
- Interfaces d'antenne de secours, IPX féminin.
Communication en série
Veuillez utiliser un câble d'adaptateur série 3.3V USB à TTL pour connecter votre ordinateur et l'appareil (TTL)
Sur votre outil de débogage en série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants:
Baud: 115200 bps
Données: 8 bits
Parité: Aucune
Arrêt: 1 bit
