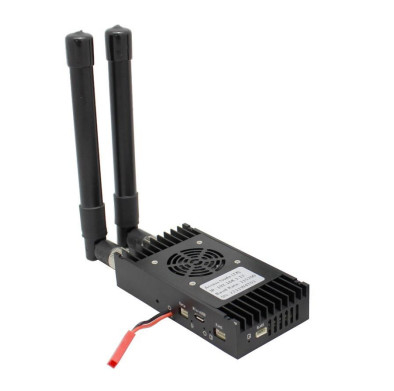

MANET3621-W Drone vidéo IP MESH Lien de données
Introduction au projet
Le MANET3621-W est une radio OFDM IP de petite taille qui fonctionne aux bandes de 800 MHz, 1,4 GHz et 2,4 GHz, avec une technologie de saut en fréquence (FHSS) pour assurer une bonne stabilité même en conditions de mouvement rapide.Il prend en charge le débit de données jusqu'à 30 Mbps, est idéalement adapté aux applications de transmission sans fil à longue portée et à flux de données élevés, telles que la surveillance / UAV / USV / robotique.
Caractéristiques
■ Modulation TDD-OFDM
■Prend en charge 3 bandes (800HMz/1,4 GHz/2,4 GHz)
■Soutient le FHSS dans chaque bande
■1,4/3/5/10/20MHz cinq canaux de largeur de bande
■Proportion maximale de 30 Mbps à 20 MHz
■Soutient la transmission un-à-un et un-à-plusieurs
■Prise en charge des données en série et de la vidéo en même temps
■Une interface Web pour la gestion
■ chiffrement AES128 (défini par l'utilisateur)
■Contrôle des flux de liaisons ascendantes et descendantes
■Taille compacte et poids léger
■Couchage en alliage d'aluminium résistant
Spécification
| Fréquence | 806 à 826 MHz, 1428 à 1448 MHz, 2401 à 2481 MHz |
| Largeur de bande RF | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Sensitivité à 800 MHz |
10 MHz: - 103 dBm 5 MHz: - 106 dBm 3 MHz: - 108 dBm |
| 1Sensitivité à.4 GHz |
10 MHz: - 103 dBm 5 MHz: - 106 dBm 3 MHz: - 108 dBm |
| 2Sensitivité à.4 GHz |
20 MHz: 99 dBm 10 MHz: - 102 dBm 5 MHz: - 104 dBm 3 MHz: - 106 dBm |
| Débit maximal | Maximum 30 Mbps @ 20 MHz |
| Modulation | BPSK, 16QAM et 64QAM (TDD-OFDM) |
| Mode réseau | Un à un et un à plusieurs (un à seize maximum) |
| Interface de l'antenne | 2x connecteur SMA F |
| Interface Ethernet | 2 ports Ethernet (100 M) |
| Port de série | 1x Port UART (TTL232) |
| Taux de baud | 115200 bps |
| Entrée vidéo | IPCam |
| La latence du canal | 10 secondes |
| Le chiffrement | AES128 (défini par l'utilisateur) |
| Vitesse de déplacement | Supporte au moins 120 km/h |
| Entrée de puissance | 12 V de courant continu |
| Courant de fonctionnement | ≤ 0,5 A |
| Consommation d'électricité | < 6W |
| Les dimensions | 102*52*21,5 mm |
| Le poids | 124,4 g |
| Temps de travail. | -20°C à +55°C |
| Température de stockage. | -40°C à +65°C |

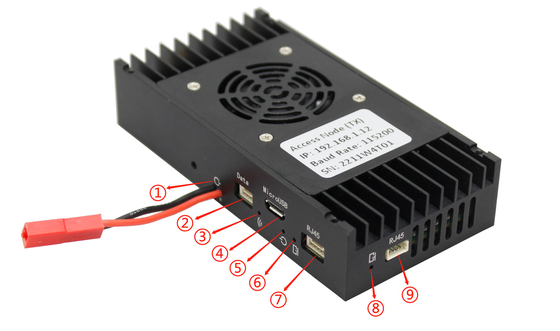

Vue avant
1 câbles d'alimentation - ligne d'entrée d'alimentation, rouge est VDD, noir est GND
Le port UART de 2 données (GND, Rx, Tx) est de 3,3 V TTL.
3 Indicateur d'état de liaison - Lorsque l'appareil fonctionne comme un nœud d'accès, si la connexion avec le nœud central est normale, l'indicateur sera toujours allumé.Cet indicateur est éteint..
4 Port Micro USB - Pour la maintenance des logiciels des appareils.
5 Indicateur (rouge) de puissance - Toujours allumé pendant le fonctionnement normal.
6 Indicateur pour le port Ethernet 2 ️ Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
7 Port Ethernet 2 (RN, RP, TN, TP) - les ports Ethernet 1 et 2 sont connectés en interne.
8 Indicateur pour le port Ethernet 1 ️ Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
9 Port Ethernet 1 (RP, RN, TP, TN) - Les ports Ethernet 1 et 2 sont reliés en interne.

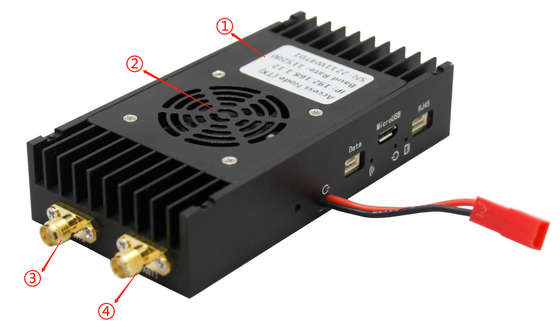

Vue arrière
1 Étiquette du produit
2 Entrée d'air - pour le ventilateur de refroidissement
3 ANT2 Port - Antenne auxiliaire, fonctionne comme récepteur auxiliaire, NUL émetteur.
4 ANT1 Port
Communication en série
Veuillez utiliser un câble d'adaptateur série 3.3V USB à TTL pour connecter votre ordinateur et l'appareil (TTL)
Sur votre outil de débogage en série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants:
Baud: 115200 bps
Données: 8 bits
Parité: Aucune
Arrêt: 1 bit
Notes sur la demande
Il peut réaliser une communication sans fil bidirectionnelle longue distance, une communication bidirectionnelle point-à-point ou une communication bidirectionnelle point-à-multipoint.si la communication entre deux nœuds d'accès doit être transférée par le nœud central, chaque nœud est dans le même réseau local sans fil et tous les nœuds d'accès communiquent avec le nœud central pour partager la bande passante sans fil,et le dispositif allouer automatiquement le taux du système uniformémentLa transmission de données du nœud central au nœud d'accès est appelée downlink, et la transmission de données du nœud d'accès au nœud central est appelée uplink.Dans la communication point à point ou point à plusieurs pointsLorsque l'appareil est expédié, le paramètre par défaut est le rapport entre la vitesse de liaison descendante et la vitesse de liaison descendante = 4:1Par conséquent, si vous utilisez l'appareil pour transmettre la vidéo de la caméra IP, la caméra IP doit être connectée au nœud d'accès.Le dispositif réglera automatiquement et dynamiquement la vitesse de transmission sans fil en fonction du flux de données transportéLorsque la quantité de données transportées est plus petite, la distance de transmission sera plus longue dans les mêmes conditions.il est possible d'augmenter la distance de transmission sans fil en réduisant de manière appropriée le débit binaire d'encodage vidéo de la caméra IP.
Application du projet
Contenu du colis
À titre de référence uniquement, sous réserve de modifications pour chaque projet.
| Nom de l'article | Définition | Quantité utilisée |
| TX | Émetteur (nœud d'accès) | 1 |
| RX | Récepteur (nœud central) | 1 |
| Antenne en caoutchouc | 1.4GHz, 3dBi, SMA mâle | 2 |
| Antenne en FRP | 1.4GHz, 5dBi, de type N, mâle | 2 |
| Cable Ethernet | 4 broches à RJ45, 2m | 2 |
| Le câble d'extension | SMA M à SMA F, 30 cm | 2 |
| Le câble d'extension | SMA M à type N F avec bride, 50 cm | 2 |
| TTL câble à 3 broches | TTL câble à 3 broches à 3 broches, 10 cm | 2 |
| Énergie | L'alimentation en courant continu de 12 V/1 A | 2 |
