MANET3621-W UAV Drone Vidéo IP MESH Liaison de données

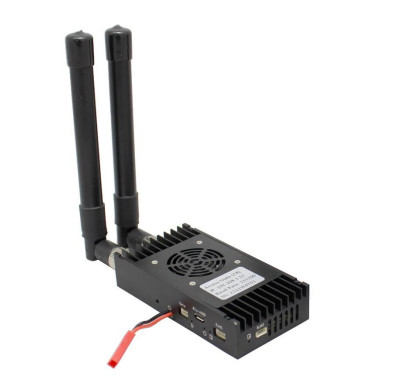

Introduction
Le MANET3621-W est une radio IP OFDM de taille mini qui fonctionne sur les bandes de 800 MHz, 1,4 GHz et 2,4 GHz, avec la technologie de saut de fréquence (FHSS) pour garantir une bonne stabilité même dans des conditions de mouvement rapide. Il prend en charge un débit de données jusqu'à 30 Mbps, convient parfaitement aux applications de transmission sans fil à longue portée et à flux de données élevé, telles que la surveillance/UAV/USV/robotique.
Caractéristiques
■Modulation TDD-OFDM
■ Prend en charge 3 bandes (800HMz/1,4 GHz/2,4 GHz)
■ Prend en charge FHSS à l'intérieur de chaque bande
■ Bandes passantes à cinq canaux 1,4/3/5/10/20 MHz
■ Débit maximum de 30 Mbps à 20 MHz
■ Prend en charge la transmission un à un et un à plusieurs
■ Prend en charge les données série et la vidéo en même temps
■WebUI pour la gestion
■Cryptage AES128 (défini par l'utilisateur)
■Contrôle des flux de liaison montante et descendante
■Taille compacte et poids léger
■Boîtier robuste en alliage d'aluminium
Spécification
| Fréquence | 806 ~ 826 MHz, 1 428 ~ 1 448 MHz, 2 401 ~ 2 481 MHz |
| Bande passante RF | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Sensibilité 800 MHz |
10 MHz : -103 dBm 5MHz:-106dBm 3 MHz : -108 dBm |
| Sensibilité 1,4 GHz |
10 MHz : -103 dBm 5MHz:-106dBm 3 MHz : -108 dBm |
| Sensibilité 2,4 GHz |
20 MHz : -99 dBm 10 MHz : -102 dBm 5MHz:-104dBm 3 MHz : -106 dBm |
| Débit maximum | Maximum 30 Mbps à 20 MHz |
| Modulation | BPSK, 16QAM et 64QAM (TDD-OFDM) |
| Mode réseau | Un à un et un à plusieurs (un à seize maximum) |
| Interface d'antenne | 2x connecteur SMA F |
| Interface Ethernet | 2x ports Ethernet (100M) |
| Port série | 1x port UART (TTL232) |
| Débit en bauds | 115 200 bps |
| Entrée vidéo | Caméra IP |
| Latence du canal | 10 ms |
| Cryptage | AES128 (défini par l'utilisateur) |
| Vitesse de déplacement | Ne supporte pas moins de 120 km/h |
| Entrée d'alimentation | C.C 12 V |
| Courant de travail | ≤0,5A |
| Consommation d'énergie | <6W |
| Dimensions | 102*52*21.5mm |
| Poids | 124g |
| Température de travail. | -20 ℃ ~ +55 ℃ |
| Température de stockage. | -40 ℃ ~ +65 ℃ |

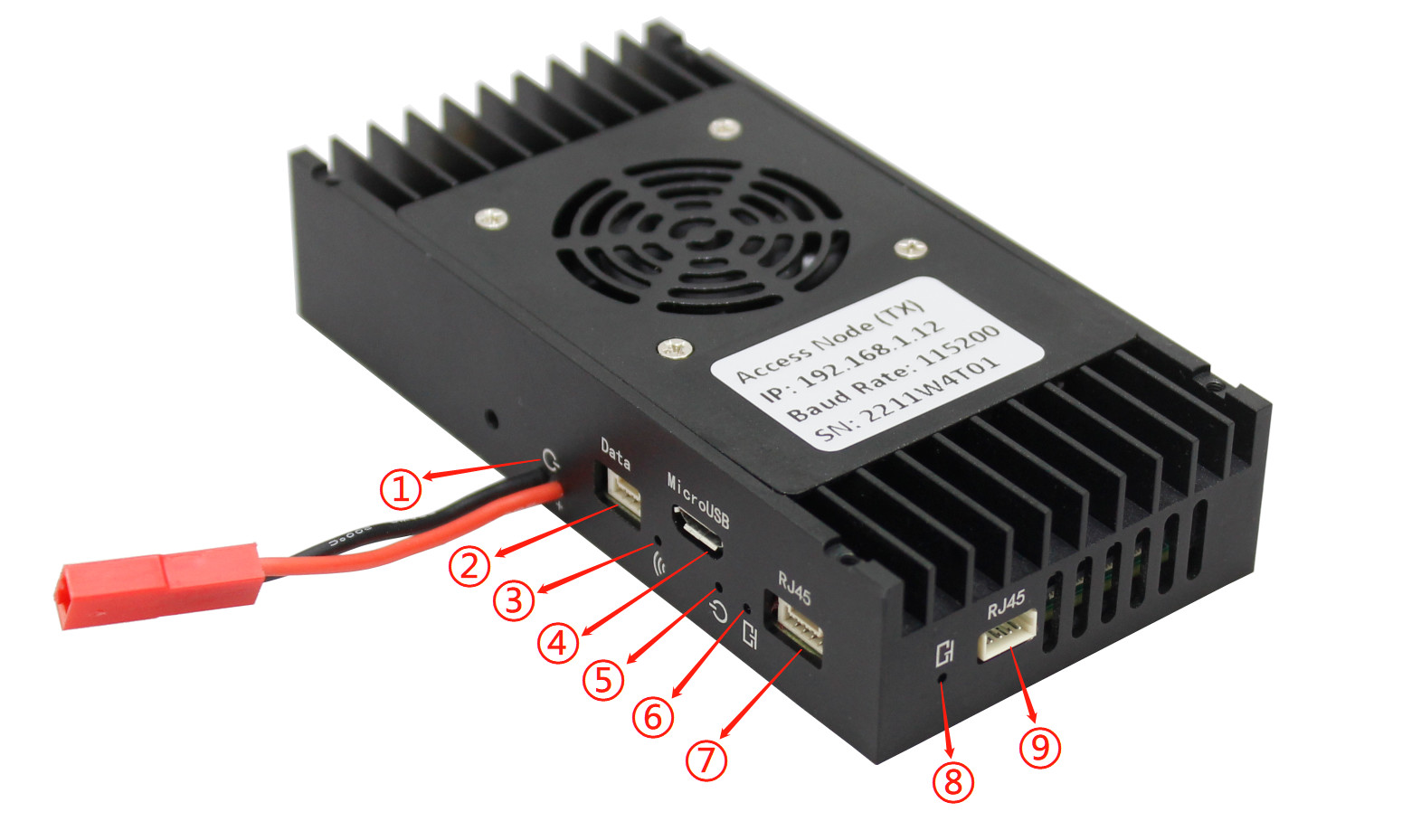

Vue de face
① Câbles d'alimentation - ligne d'entrée d'alimentation, le rouge est VDD, le noir est GND
② Port UART de données (GND, Rx, Tx) – 3,3 V TTL
③ Indicateur d'état du lien - Lorsque l'appareil fonctionne comme nœud d'accès, si la connexion avec le nœud central est normale, l'indicateur sera toujours allumé. Lorsque l'appareil fonctionne comme nœud central, cet indicateur est éteint.
④ Port micro USB – Pour la maintenance du logiciel de l'appareil.
⑤ Indicateur (rouge) d'alimentation – Toujours allumé pendant le fonctionnement normal.
⑥ Indicateur du port Ethernet 2 – Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
⑦ Port Ethernet 2 (RN, RP, TN, TP) – Les ports Ethernet 1 et 2 sont pontés en interne.
⑧ Indicateur du port Ethernet 1 – Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
⑨ Port Ethernet 1 (RP, RN, TP, TN) - Les ports Ethernet 1 et 2 sont pontés en interne.

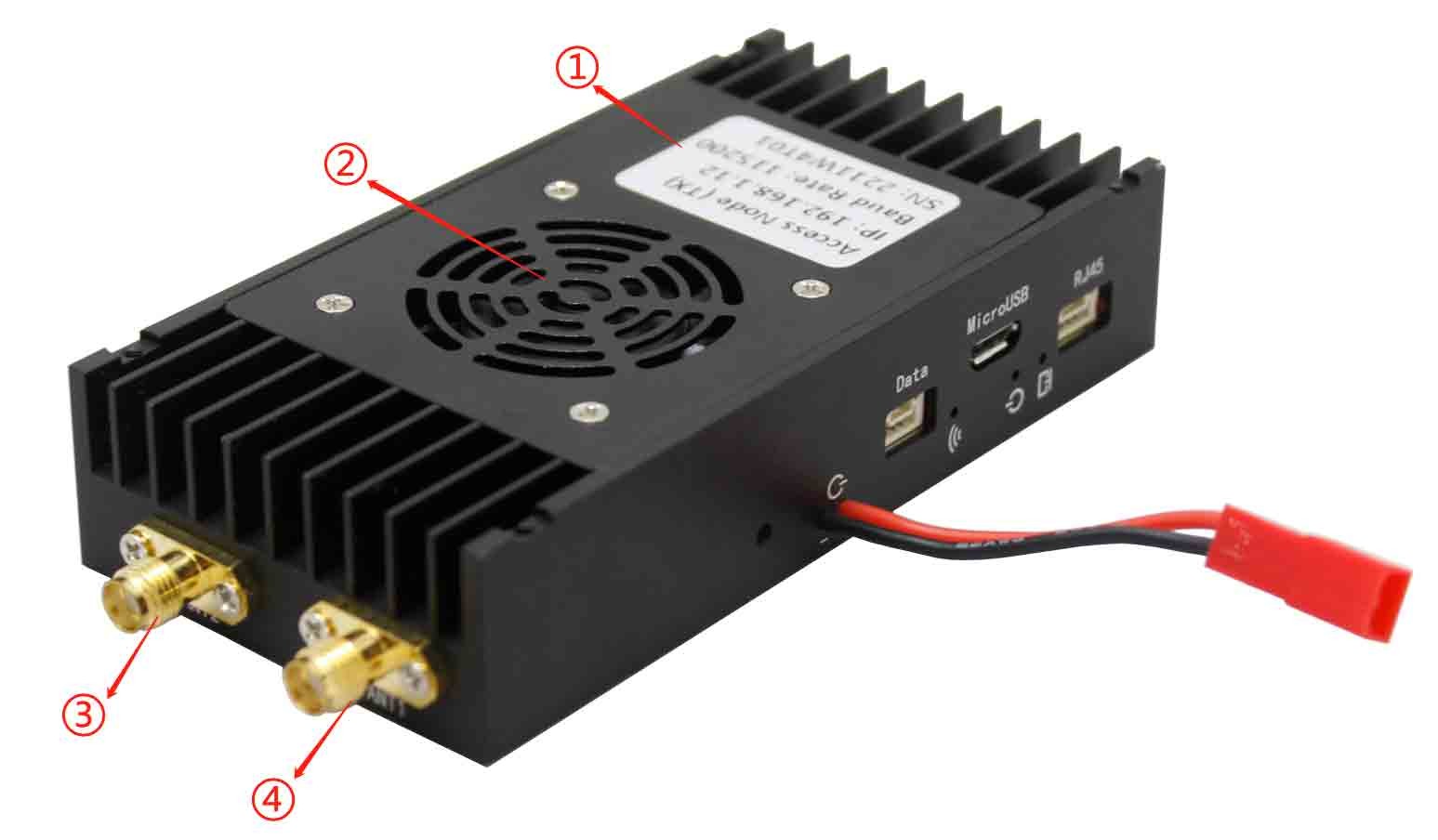

Vue arrière
①Étiquette du produit
② Entrée d'air - pour le ventilateur de refroidissement
③ Port ANT2 – Antenne auxiliaire, fonctionne comme réception auxiliaire, pas de transmission.
④ Port ANT1 – Antenne principale, le mode de travail est la transmission/réception TDD.
Communication série
Veuillez utiliser un câble adaptateur USB vers TTL série 3,3 V pour connecter votre ordinateur et l'appareil (TTL).
Sur votre outil de débogage série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants :
Bauds : 115 200 bps
Données : 8 bits
Parité : Aucune
Arrêt : 1 bit
Notes d'application
Il peut réaliser une communication sans fil bidirectionnelle longue distance, une communication bidirectionnelle point à point ou une communication bidirectionnelle point à multipoint. Dans la communication point à multipoint, si la communication entre deux nœuds d'accès doit être transférée via le nœud central, chaque nœud se trouve dans le même réseau local sans fil, et tous les nœuds d'accès communiquent avec le nœud central pour partager la bande passante sans fil, et l'appareil alloue automatiquement le débit du système de manière égale. La transmission de données du nœud central au nœud d'accès est appelée liaison descendante, et la transmission de données du nœud d'accès au nœud central est appelée liaison montante. Dans la communication point à point ou point à multipoint, la liaison descendante et la liaison montante partagent la bande passante sans fil. Lorsque l'appareil est expédié, le paramètre par défaut est le rapport entre le débit de liaison montante et le débit de liaison descendante = 4:1. Par conséquent, si vous utilisez l'appareil pour transmettre la vidéo d'une caméra IP, la caméra IP doit être connectée au nœud d'accès. L'appareil ajustera automatiquement et dynamiquement le taux de transmission sans fil en fonction du flux de données transporté. Lorsque la quantité de données transportées est inférieure, la distance de transmission sera plus longue dans les mêmes conditions. Par conséquent, lorsque vous utilisez l'appareil pour transmettre la vidéo d'une caméra IP, il est possible d'augmenter la distance de transmission sans fil en réduisant de manière appropriée le débit binaire d'encodage vidéo de la caméra IP.
Application
Contenu du paquet
À titre indicatif seulement, sujet à changement pour chaque projet.
| Nom de l'article | Description | Quantité |
| Émission | Émetteur (nœud d'accès) | 1 |
| RX | Récepteur (nœud central) | 1 |
| Antenne en caoutchouc | 1,4 GHz, 3 dBi, SMA mâle | 2 |
| Antenne FRP | 1,4 GHz, 5 dBi, type N mâle | 2 |
| Câble Ethernet | 4 broches vers RJ45, 2 m | 2 |
| Câble d'extension | SMA M à SMA F, 30 cm | 2 |
| Câble d'extension | SMA M vers Type NF avec bride, 50cm | 2 |
| Câble TTL à 3 broches | Câble TTL 3 broches vers 3 broches, 10 cm | 2 |
| Alimentation | Alimentation 12 V/1 A CC. | 2 |
