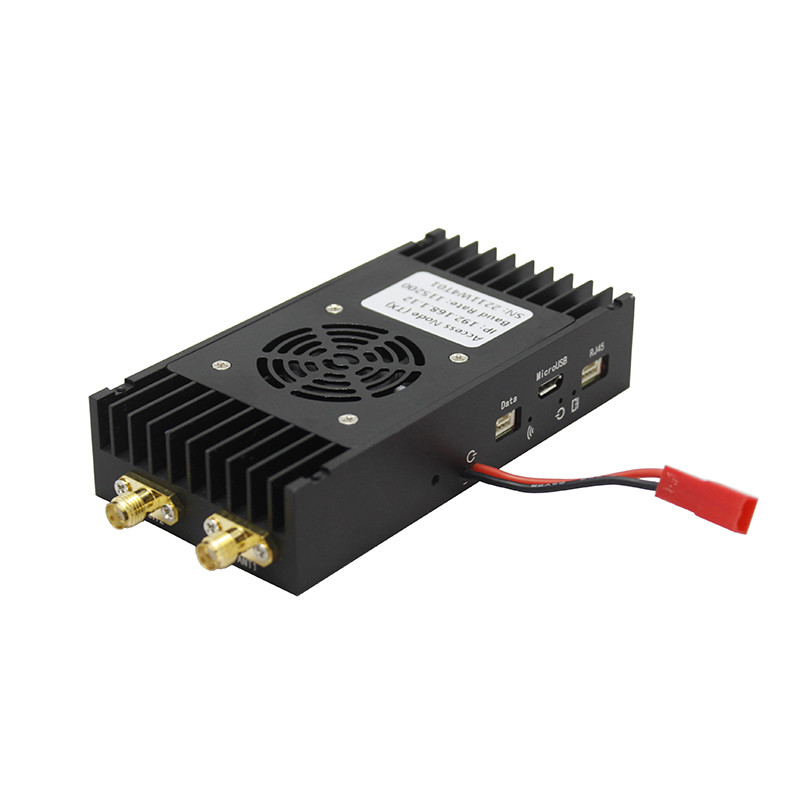

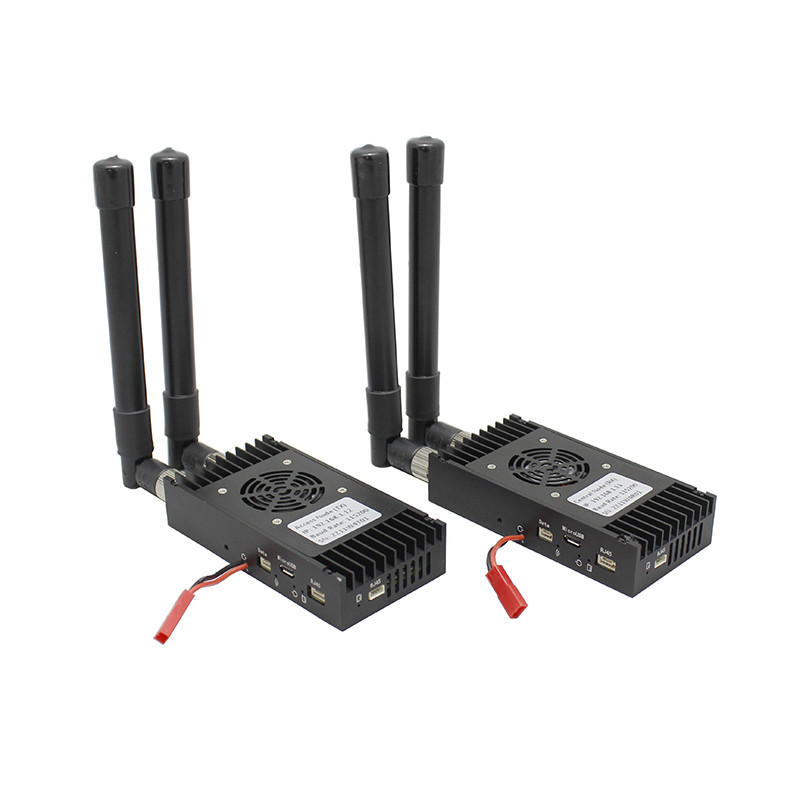

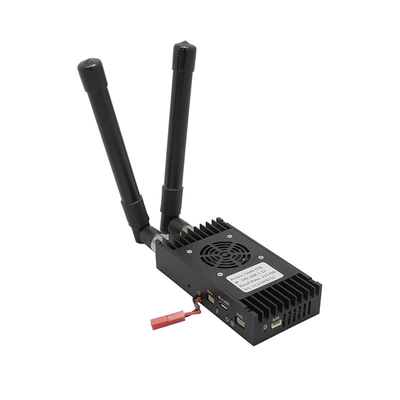

LKAV3621 320mw 15km Communication militaire Compact UAV Drone Vidéo IP MESH Transcepteur de liaison de données

LKAV3621 320mw 15km drone vidéo IP MESH lien de données

Introduction au projet

Le LKAV3621 est une radio OFDM IP de mini-taille qui fonctionne aux bandes de 800 MHz, 1,4 GHz et 2,4 GHz, avec une technologie de saut en fréquence (FHSS) pour assurer une bonne stabilité même dans des conditions de mouvement rapide.Il prend en charge un débit de données allant jusqu'à 30 Mbps et une portée de transmission allant jusqu'à 10-20 km air-sol., est idéalement adapté aux applications de transmission sans fil à longue portée et à flux de données élevés, telles que la surveillance / UAV / USV / robotique.

Caractéristiques

■ Modulation TDD-OFDM

■Prend en charge 3 bandes (800HMz/1,4 GHz/2,4 GHz)

■Soutient le FHSS dans chaque bande

■1,4/3/5/10/20MHz cinq canaux de largeur de bande

■Proportion maximale de 30 Mbps à 20 MHz

■Soutient la transmission un-à-un et un-à-plusieurs

■Prise en charge des données en série et de la vidéo en même temps

■jusqu'à 10 à 20 km LOS (air-sol)

■Une interface Web pour la gestion

■ chiffrement AES128 (défini par l'utilisateur)

■Contrôle des flux de liaisons ascendantes et descendantes

■Taille compacte et poids léger

■Couchage en alliage d'aluminium résistant

Spécification

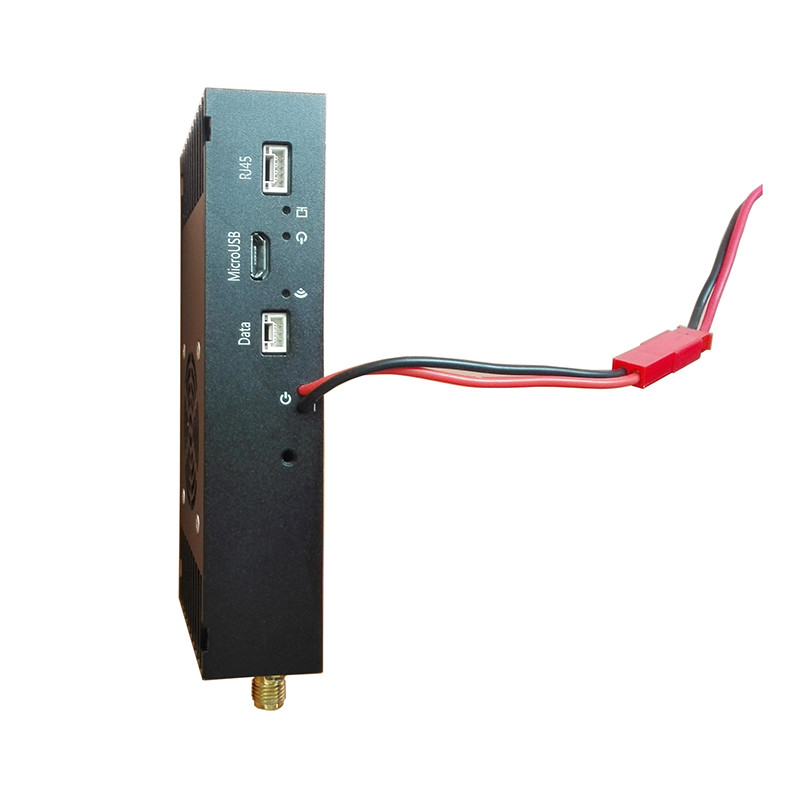

Vue avant

1 câbles d'alimentation - ligne d'entrée d'alimentation, rouge est VDD, noir est GND

Le port UART de 2 données (GND, Rx, Tx) est de 3,3 V TTL.

3 Indicateur d'état de liaison - Lorsque l'appareil fonctionne comme un nœud d'accès, si la connexion avec le nœud central est normale, l'indicateur sera toujours allumé.Cet indicateur est éteint..

4 Port Micro USB - Pour la maintenance des logiciels des appareils.

5 Indicateur (rouge) de puissance - Toujours allumé pendant le fonctionnement normal.

6 Indicateur pour le port Ethernet 2 ️ Clignote en fonction du flux de données lorsqu'il fonctionne normalement.

7 Ports Ethernet 2 (RN, RP, TN, TP) - les ports Ethernet 1 et 2 sont reliés en interne.

8 Indicateur pour le port Ethernet 1 ️ Clignote en fonction du flux de données lorsqu'il fonctionne normalement.

9 Port Ethernet 1 (RP, RN, TP, TN) - Les ports Ethernet 1 et 2 sont reliés en interne.

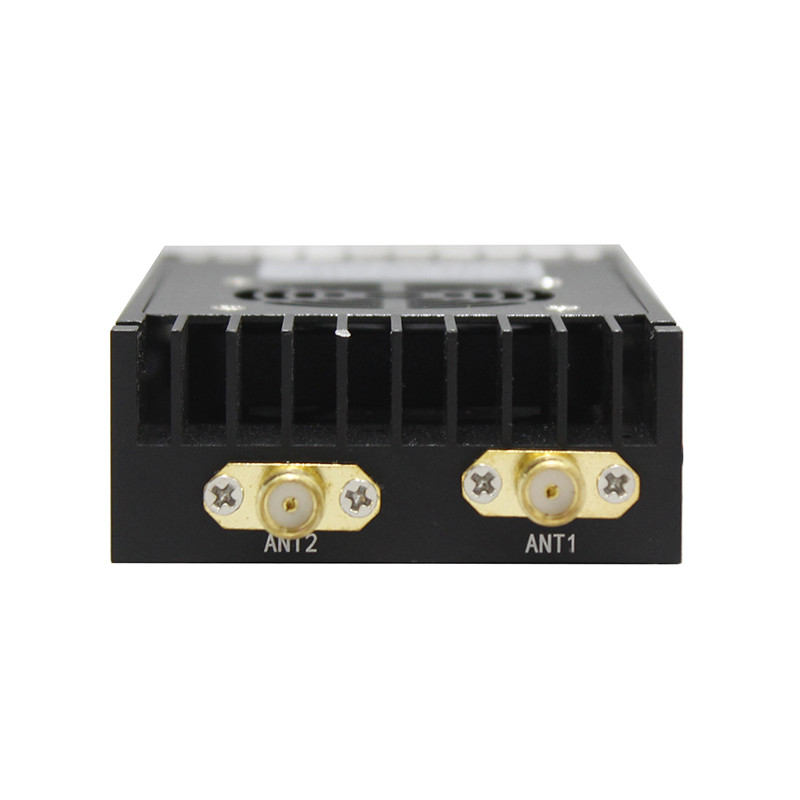

Vue arrière

1 Étiquette du produit

2 Entrée d'air - pour le ventilateur de refroidissement

3 ANT2 Port - Antenne auxiliaire, fonctionne comme récepteur auxiliaire, NUL émetteur.

4 ANT1 Port

Communication en série

Veuillez utiliser un câble d'adaptateur série 3.3V USB à TTL pour connecter votre ordinateur et l'appareil (TTL)

Sur votre outil de débogage en série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants:

Baud: 115200 bps

Données: 8 bits

Parité: Aucune

Arrêt: 1 bit

Notes sur la demande

Il peut réaliser une communication sans fil bidirectionnelle longue distance, une communication bidirectionnelle point-à-point ou une communication bidirectionnelle point-à-multipoint.si la communication entre deux nœuds d'accès doit être transférée par le nœud central, chaque nœud est dans le même réseau local sans fil et tous les nœuds d'accès communiquent avec le nœud central pour partager la bande passante sans fil,et le dispositif allouer automatiquement le taux du système uniformémentLa transmission de données du nœud central au nœud d'accès est appelée downlink, et la transmission de données du nœud d'accès au nœud central est appelée uplink.Dans la communication point à point ou point à plusieurs pointsLorsque l'appareil est expédié, le paramètre par défaut est le rapport entre la vitesse de liaison descendante et la vitesse de liaison descendante = 4:1Par conséquent, si vous utilisez l'appareil pour transmettre la vidéo de la caméra IP, la caméra IP doit être connectée au nœud d'accès.Le dispositif réglera automatiquement et dynamiquement la vitesse de transmission sans fil en fonction du flux de données transportéLorsque la quantité de données transportées est plus petite, la distance de transmission sera plus longue dans les mêmes conditions.il est possible d'augmenter la distance de transmission sans fil en réduisant de manière appropriée le débit binaire d'encodage vidéo de la caméra IP.

Application du projet

Contenu du colis

À titre de référence uniquement, sous réserve de modifications pour chaque projet.
