Liaison de données vidéo UAV à saut de fréquence longue portée MANET AES256
Introduction

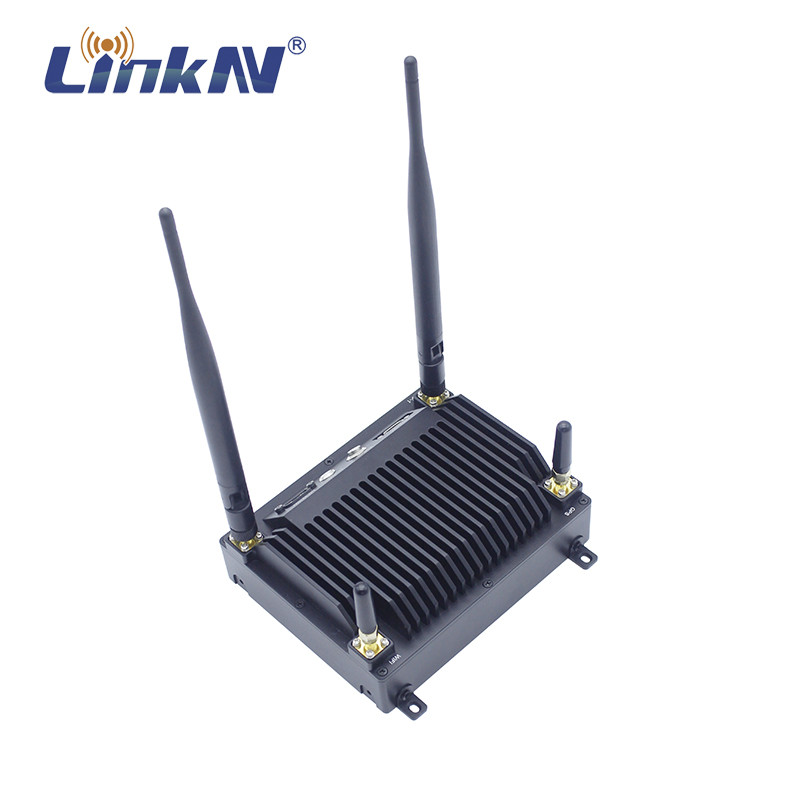

Le MANET9402-W est un émetteur-récepteur MANET (Mobile Ad Hoc Network) robuste spécialement conçu pour la transmission de données vidéo UAV. Basé sur la solution FPGA, il prend en charge FHSS (Frequency Hopping) et IFS (Intelligent Frequency Selection). Il est idéal pour une variété de déploiements maillés tels que la sécurité publique, la police armée, le contrôle des incendies et . Sa capacité multi-sauts peut augmenter considérablement la distance de transmission. Le débit de données jusqu'à 56 Mbps lui permet de transmettre facilement de la vidéo, des données et de l'audio en même temps. Le cryptage AES256 assure la sécurité de la transmission des données.
Caractéristiques
■ Prend en charge le réseau mobile ad hoc (MANET)
■ Fréquence 1 300-1 500 MHz (70 MHz-6 GHz personnalisable)
■ Prend en charge FHSS et IFS (sélection intelligente de fréquence)
■ Prend en charge le cryptage AES256
■ Débit de données jusqu'à 56 Mbps
■ Prend en charge jusqu'à 32 nœuds
■ Prend en charge GPS/BD/GLONASS (GNSS)
■ Transmission de données IP entièrement transparente
■ Prend en charge la gestion WebUI
■ Avec entrée HDMI
Spécification
| Paramètres RF | |
| Fréquences par défaut | 1300-1500 MHz (70 MHz-6 GHz personnalisable) |
| Bande passante du canal | 2,5 M/5 M/10 M/20 MHz (40 MHz en option) |
| Forme d'onde RF | TDD-COFDM (2T2R) |
| Recevez la sensibilité | -100dBm à 2,5 MHz |
| Type de modulation | BPSK/QPSK/16QAM/64QAM (adaptatif) |
| FSSS | Facultatif |
| IFS | Facultatif |
| Paramètres réseau | |
| Taille du réseau | Jusqu'à 32 nœuds |
| Capacité multi-sauts | 15 sauts (message court); 10 sauts (voix); 8 sauts (vidéo) |
| Débit de données | Jusqu'à 28 Mbps à 10 MHz et 56 Mbps à 20 MHz |
| Retard | 7 ms à 2,5 MHz/saut |
| Vitesse de déplacement | >1000km/h |
| Heure de début | 27s |
| Positionnement | GPS/BD/GLONASS (GNSS) |
| Temps d'accès au réseau | <1s |
| Extension du réseau | Point d'accès Wi-Fi |
| Paramètres électriques | |
| Tension de fonctionnement | 12-36 V CC |
| Consommation d'énergie | ≤237dBm |
| Physique/Environnement | |
| Poids | 820g |
| Dimensions | 142*116*40mm |
| Température de travail. | -40°C~70°C |
| Interface | |
| Interface réseau local | *1 |
| Interface série | RS232*1 (ou TTL) |
| Interface vidéo | Mini-HDMI*1 |
Description de l'interface
1. Interface d'antenne GPS, SMA F
2. Interface d'antenne WIFI/LoRa, SMA F
3. Interface d'antenne MESH-2, SMA F
4. Support de montage x4
5. Plaque signalétique
6. Interface d'entrée d'alimentation (XT60)
7. Indicateur de signal
| RSB | Qualité du lien | Couleur de la topologie |
| RSB ≥ 17 | Excellent | Vert profond |
| 12 ≤ RSB < 17 | Bien | Vert clair |
| 7 ≤ RSB <12 | Bien | Jaune |
| 2 ≤ RSB <7 | Moyen | Orange |
| -10 < RSB <2 | Mauvais | Rouge |
| RSB = -10 | Déconnecté | N / A |
8. Bouton d'alimentation
9. Interface d'entrée HDMI, Mini HDMI
10. Interface LAN/TTL (connecteur J30J-15TJ, PIN 1, 2, 3 et 4 pour LAN, PIN 5, 6 et 7 pour TTL GND, TX et RX)
11. Interface d'antenne MESH-1, SMA F
