Radio MESH à saut de fréquence FHSS 4W Manpack AES256
Introduction

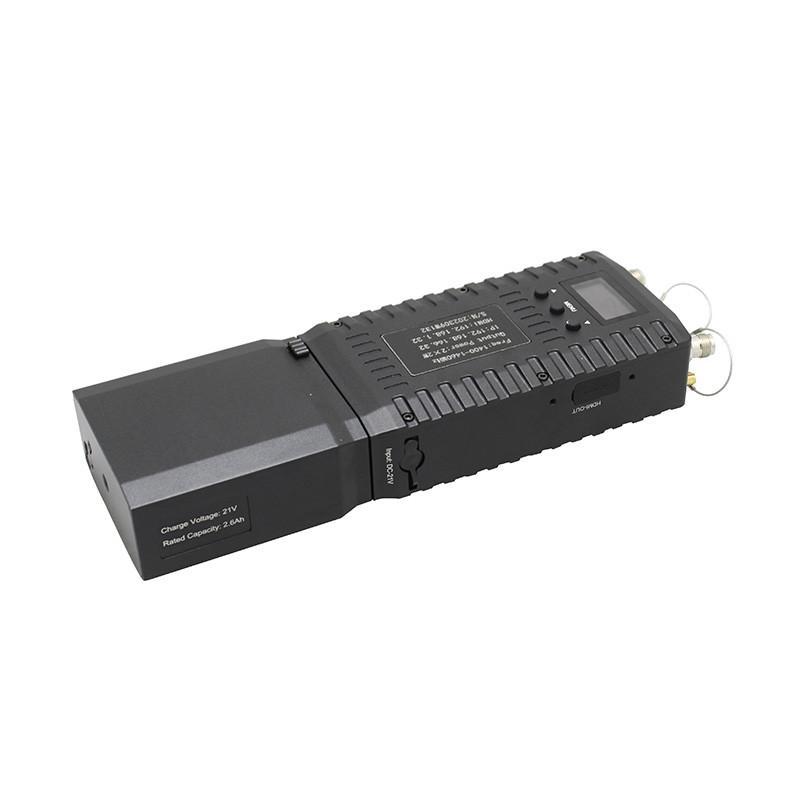

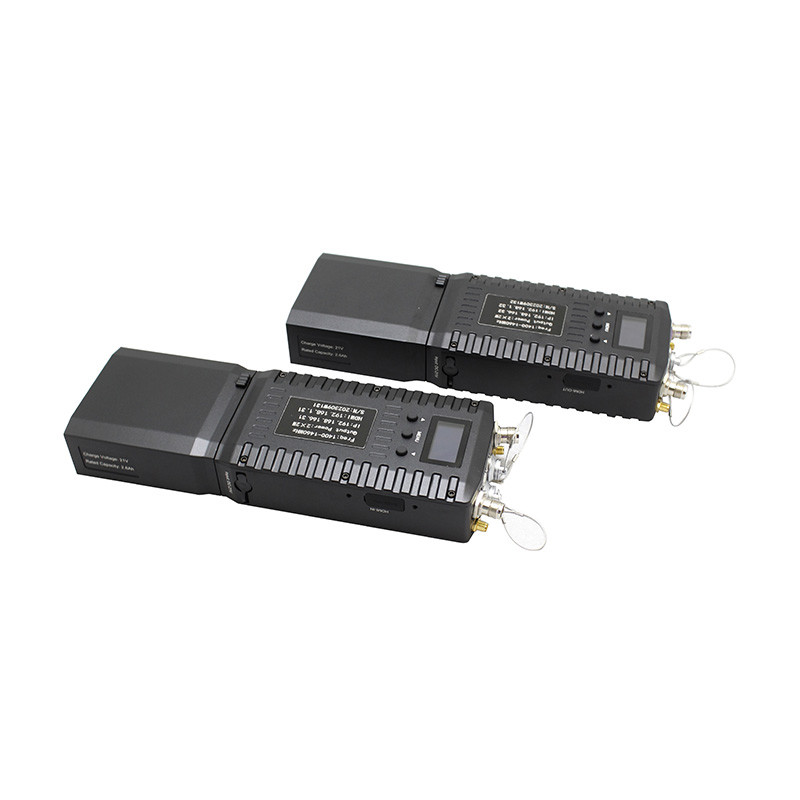

Le MANE9101-W est un émetteur-récepteur MANET (Mobile Ad Hoc Network) robuste. Basé sur la solution FPGA, il prend en charge FHSS (Frequency Hopping) et IFS (Intelligent Frequency Selection). Il est idéal pour une variété de déploiements maillés tels que la sécurité publique, la police armée, la lutte contre les incendies et les robots. Sa capacité multi-sauts peut augmenter considérablement la distance de transmission. Le débit de données jusqu'à 56 Mbps lui permet de transmettre facilement de la vidéo, des données et de l'audio en même temps. Le cryptage AES assure la sécurité de la transmission des données.
Caractéristiques
■ Prend en charge le réseau mobile ad hoc (MANET)
■ Fréquence 1 300-1 500 MHz (70 MHz-6 GHz personnalisable)
■ Prend en charge FHSS et IFS (sélection intelligente de fréquence)
■ Prend en charge le cryptage AES256
■ Débit de données jusqu'à 56 Mbps
■ Prend en charge l'interphone vocal PTT
■ Prend en charge GPS/BD/GLONASS (GNSS)
■ Transmission de données IP entièrement transparente
■ Prend en charge la gestion des logiciels Web et PC
■ Avec écran LCD pour afficher les paramètres de l'appareil en temps réel
■ Entrée HDMI en option
■ Boîtier IP66 robuste
Spécification
| Paramètres RF | |
| Fréquences par défaut | 1 300-1 500 MHz (70 MHz-6 GHz personnalisable) |
| Bande passante du canal | 2,5 M/5 M/10 M/20 MHz (40 MHz en option) |
| Forme d'onde RF | TDD-COFDM (2T2R) |
| Recevez la sensibilité | -100dBm à 2,5 MHz |
| Type de modulation | BPSK/QPSK/16QAM/64QAM (adaptatif) |
| FSSS | Facultatif |
| IFS | Facultatif |
| Paramètres réseau | |
| Capacité multi-sauts | 15 sauts (message court); 10 sauts (voix); 8 sauts (vidéo) |
| Débit de données | Jusqu'à 28 Mbps à 10 MHz et 56 Mbps à 20 MHz |
| Retard | 7 ms à 2,5 MHz/saut |
| Heure de début | 27s |
| Positionnement | GPS/BD/GLONASS (GNSS) |
| Temps d'accès au réseau | <1s |
| Extension du réseau | Point d'accès Wi-Fi |
| Paramètres électriques | |
| Tension de fonctionnement | 18,5 V (15-21 V) |
| Consommation d'énergie | ≤237dBm |
| Autonomie de la batterie | 6 heures |
| Physique/Environnement | |
| Poids | 1,2 kg (avec batterie) |
| Dimensions | 246,5*82*42mm |
| Indice IP | IP66 |
| Température de travail. | -40°C~70°C |
| Interface | |
| Interface réseau local | 1 * réseau local |
| Interface vocale | Micro PTT (connecteur LEMO à 7 broches*1) |
| Interface vidéo | Mini-HDMI*1 |
Description de l'interface
① Port d'entrée d'alimentation du corps principal
② Entrée HDMI (mini-interface HDMI)
③Interface d'antenne WIFI
④ Interface d'entrée LAN (connecteur LEMO à 9 broches), la broche 1234 est égale à la broche RJ45-1236 (Tx+, Tx-, Rx+, Rx-) et la broche 5678 est égale à la broche RJ45-1236 (Tx+, Tx-, Rx+, Rx-).
⑤ Interface d'entrée micro
⑥ Interface d'antenne GPS/BD
⑦ Interface d'antenne MAILLE-1
⑧ Bouton-poussoir d'alimentation
⑨ Indicateur de signal
| RSB | Qualité du lien | Couleur de la topologie |
| RSB ≥ 17 | Excellent | Vert profond |
| 12 ≤ RSB < 17 | Bien | Vert clair |
| 7 ≤ RSB <12 | Bien | Jaune |
| 2 ≤ RSB <7 | Moyen | Orange |
| -10 < RSB <2 | Mauvais | Rouge |
| RSB = -10 | Déconnecté | N / A |
⑩ Interface d'antenne MESH-2
