Liaison vidéo longue portée pour drone avec chiffrement IP FHSS AES128 800MHz 1.4GHz
Introduction
Le MANET3622-W est une radio IP fonctionnant dans les bandes 806~826MHz ou 1428~1448MHz. Il prend en charge la transmission vidéo, audio et de données sans fil bidirectionnelle longue portée, avec une distance maximale d'environ Longue portée dans les scénarios air-sol. Il offre plusieurs interfaces de service, dont 2 ports Ethernet, 3 ports série et des interfaces d'entrée/sortie audio.
Caractéristiques
■ Modulation TDD-OFDM
■ Prend en charge les bandes 800MHz ou 1.4GHz et FHSS dans chaque bande
■ Puissance de sortie 2W
■ Prend en charge une bande passante de 3/5/10/20MHz
■ Débit maximal de 30 Mbps @ 20MHz
■ Prend en charge la transmission point à point et point à multipoint
■ Prend en charge les données série et la vidéo simultanément
■ Interface Web pour la gestion
■ Chiffrement AES128 (défini par l'utilisateur)
■ Contrôle du flux montant et descendant
■ Prend en charge une tension de 12V-16V
■ Taille compacte et poids léger
■ Boîtier robuste en alliage d'aluminium
Spécification
| Article | Paramètres |
| Fréquence | 806~826MHz OU 1428~1448MHz |
| Bande passante RF | 3MHz/5MHz/10MHz/20MHz |
| Canal RF | 1T2R |
| Puissance de sortie | 33dBm (2W) |
| Sensibilité 800MHz |
10MHz : -103dBm 5MHz : -104dBm 3MHz : -106dBm |
| Sensibilité 1.4GHz |
10MHz : -103dBm 5MHz : -104dBm 3MHz : -106dBm |
| Débit maximal | Max 30Mbps @ 20MHz |
| Modulation | BPSK, 16QAM et 64QAM (TDD-OFDM) |
| Mode réseau | Point à point et point à multipoint (jusqu'à seize) |
| Interface antenne | 2x connecteur SMA-F |
| Interface Ethernet | 2x port Ethernet (100M) |
| Port série | 3x port UART (TTL232) |
| Débit en bauds | 115200bps (configurable) |
| Entrée vidéo | IPCam |
| Latence du canal | 10ms |
| Chiffrement | AES128 (défini par l'utilisateur) |
| Vitesse de déplacement | Prend en charge jusqu'à 120 km/h |
| Entrée d'alimentation | 12VDC (12V-16V) |
| Courant de fonctionnement | <1A |
| Consommation électrique | <12W |
| Dimensions | 103.5*61.5*22mm |
| Poids | 142g |
| Temp. de fonctionnement | -20°C ~ +55°C |
| Temp. de stockage | -40°C ~ +65°C |

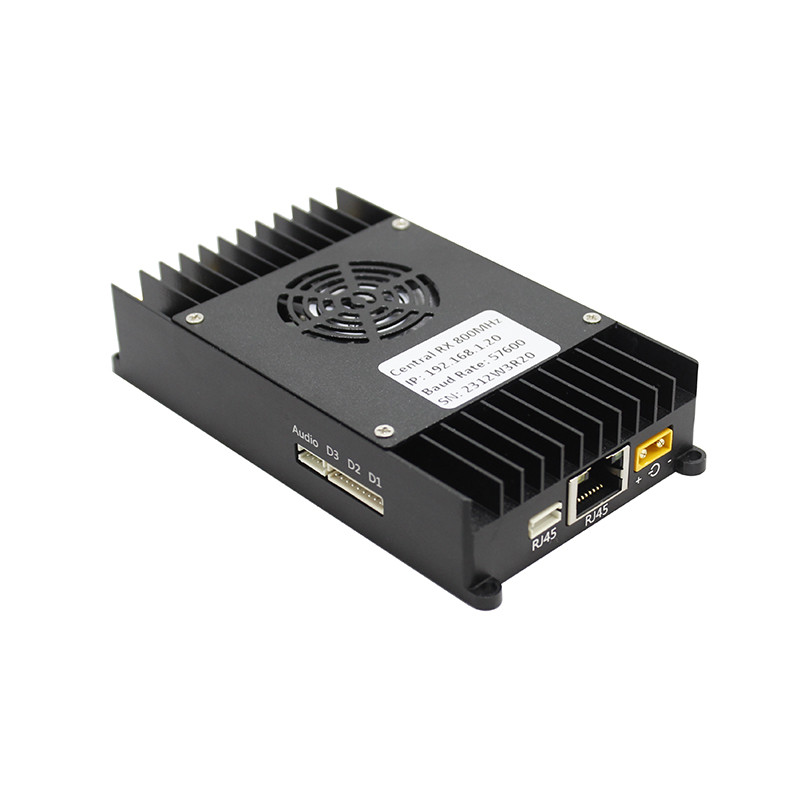

Interfaces
| Article# | Interface | Description |
| 1 | Ethernet1 | Prise ZH1.5mm à 4 broches, Ethernet1 ponté en interne avec Ethernet2 sur l'appareil. |
| 2 | Ethernet2 | Prise RJ45, Ethernet2 ponté en interne avec Ethernet1 sur l'appareil. |
| 3 | RS232*3 | Prise ZH1.5mm à 9 broches, 3 ports série RS232. |
| 4 | Entrée/sortie audio | Prise ZH1.5mm à 4 broches, interface d'entrée/sortie audio. |
| 5 | Entrée d'alimentation | Prise XT30PW-M, interface d'entrée d'alimentation. |

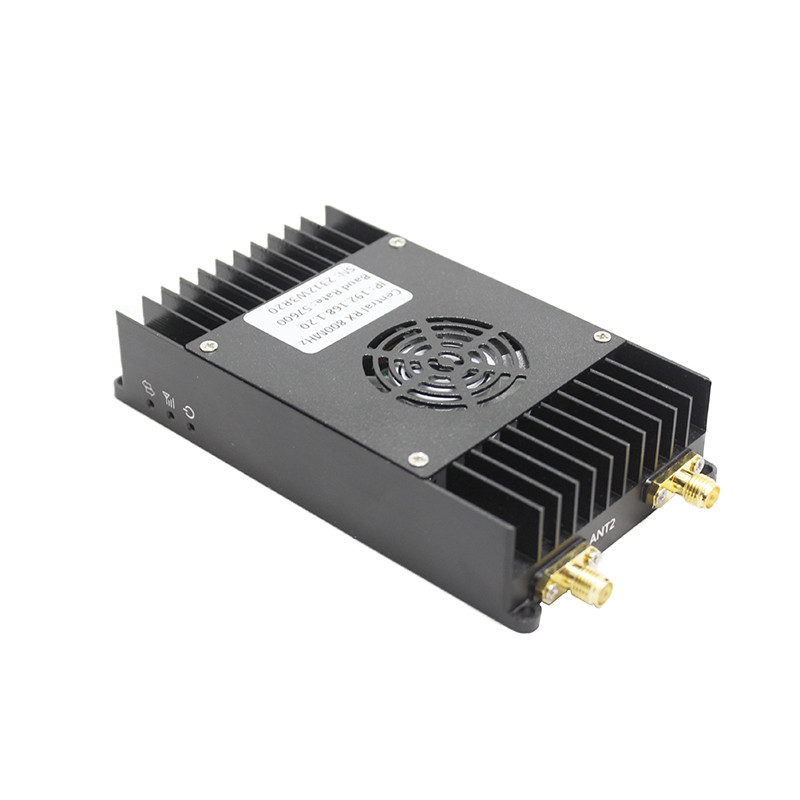

| 6 | ANT1 | Connecteur femelle SMA, interface d'antenne principale pour le mode de transmission/réception TDD. |
| 7 | ANT2 | Connecteur femelle SMA, interface d'antenne auxiliaire utilisée uniquement pour la réception, pas pour la transmission. |
Ports série RS232
3 ports série RS232 (D1, D2, D3), prise à espacement de 9 broches ZH1.5mm, les signaux de broches détaillés pour chaque broche se trouvent dans le schéma ci-dessous. Parmi eux, le port série D1 a la priorité la plus élevée dans la transmission de données sur liaison sans fil (plus élevée que les données audio et vidéo, les données du port réseau et les données des autres ports), avec la latence la plus faible. Les ports série D2 et D3 accèdent au réseau sans fil via l'IP réseau. Les débits en bauds des trois ports et les modes de transmission des ports D2 et D3 peuvent être configurés via l'interface Web. Le port série D3 peut également être réutilisé simultanément comme port de configuration de gestion du système, permettant la configuration, la requête et la gestion des paramètres système à l'aide de commandes AT via ce port.
Remarque : D1 est fixé en TTL, D2 et D3 sont optionnels pour RS232 ou TTL.
Communication série
Veuillez utiliser un câble adaptateur série USB vers TTL 3.3V pour connecter votre ordinateur et l'appareil (TTL)
Sur votre outil de débogage série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants :
Baud : 115200bps
Données : 8 bits
Parité : Aucune
Arrêt : 1 bit
Notes d'application
Il peut réaliser une communication sans fil bidirectionnelle longue portée, une communication bidirectionnelle point à point, ou une communication bidirectionnelle point à multipoint. En communication point à multipoint, si la communication entre deux nœuds d'accès doit être transférée via le nœud central, chaque nœud se trouve dans le même réseau local sans fil, et tous les nœuds d'accès communiquent avec le nœud central pour partager la bande passante sans fil, et l'appareil alloue automatiquement le débit système de manière égale. La transmission de données du nœud central vers le nœud d'accès est appelée liaison descendante, et la transmission de données du nœud d'accès vers le nœud central est appelée liaison montante. En communication point à point ou point à multipoint, la liaison descendante et la liaison montante partagent la bande passante sans fil. Lorsque l'appareil est expédié, le réglage par défaut est le rapport débit montant/débit descendant = 4:1. Par conséquent, si vous utilisez l'appareil pour transmettre la vidéo d'une caméra IP, la caméra IP doit être connectée au nœud d'accès. L'appareil ajustera automatiquement et dynamiquement le débit de transmission sans fil en fonction du flux de données transporté. Lorsque la quantité de données transportées est plus faible, la distance de transmission sera plus longue dans les mêmes conditions. Par conséquent, lors de l'utilisation de l'appareil pour transmettre la vidéo d'une caméra IP, il est possible d'augmenter la distance de transmission sans fil en réduisant de manière appropriée le débit d'encodage de la vidéo de la caméra IP.
Contenu de l'emballage
Pour référence uniquement, sujet à modification pour chaque projet.
| Nom de l'article | Description | Qté |
| TX | Émetteur (Nœud d'accès) | 1 |
| RX | Récepteur (Nœud central) | 1 |
| Antenne fouet | 1.4GHz, 2dBi, SMA mâle | 2 |
| Antenne FRP | 1.4GHz, 5dBi, N mâle | 2 |
| Câble Ethernet | 4 broches vers femelle RJ45, 10cm | 2 |
| Câble Ethernet | Mâle RJ45 vers mâle RJ45, 2m | 2 |
| Câble d'extension | SMA M vers SMA F, 30cm | 2 |
| Câble d'extension | SMA M vers N femelle avec bride, 50cm | 2 |
| Câble série | Câble 9 broches vers 9 broches, 15cm | 2 |
| Câble audio | Câble 4 broches vers 4 broches, 15cm | 2 |
| Alimentation | Alimentation DC 12V/3A | 2 |
