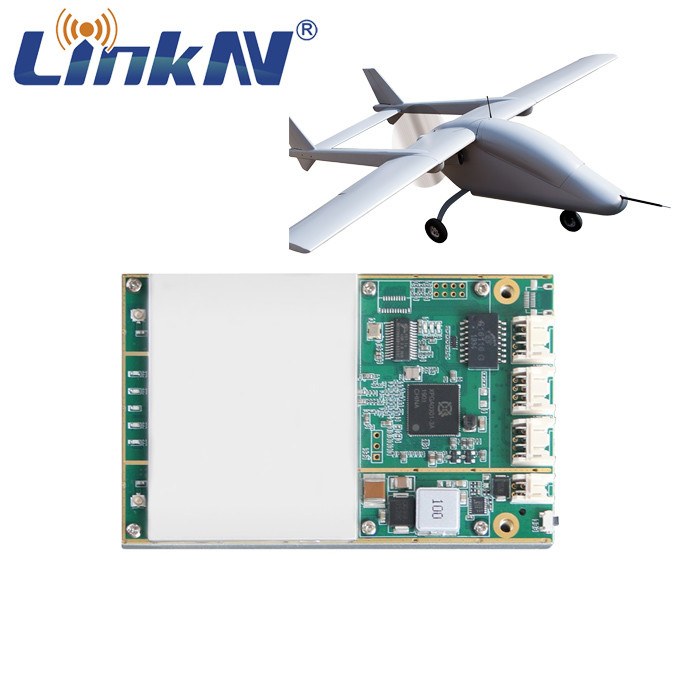

AES256 20 km MIMO Module de liaison de données pour drone
Introduction
Le MANET6306-W est un module radio IP MeSH fonctionnant dans la bande de 1,4 GHz. Il offre un débit de données de 82 Mbps et un cryptage AES, il est très adapté à la capture vidéo sur site et peut être largement utilisé dans les applications UAV/UGV/USV et les communications d'urgence dans les domaines de la protection incendie, du sauvetage, de la surveillance et de la police.
Caractéristiques
■ Fréquence personnalisable de 350 MHz à 3,8 GHz
■ Réseau Ad Hoc MIMO double canal
■ Débit de données jusqu'à 82 Mbps
■ Avec accès WiFi 2,4 G
■ Prend en charge le cryptage AES256
Spécification
| Fréquence | 1430 ± 30 MHz (587 ± 25 MHz, 5 MHz par pas) |
| Bande passante RF | 2M/5M/10M/20M/40MHz |
| Canal RF | 2T2R |
| Sensibilité de réception | -97 dBm Max |
| Interface RF | IPX*2 |
| Interface Wi-Fi | IPX*2 |
| Interface LAN | LAN*2 |
| Interface USB | USB*2 |
| Interface série | TTL*2 |
| Débit maximal | 82 Mbps à 40 MHz |
| Modulation |
OFDM : DSSS/CCK BPSK/QPSK COFDM : BPSK/QPSK/16-QAM/64-QAM |
| Gestion | WebUI |
| Débit en bauds | 1200 bps ~ 115200 bps (115200 bps par défaut) |
| Cryptage | AES256 |
| Alimentation | 12V-26V CC |
| Dimensions | 105x63x17mm (L x l x H) |
| Poids | 140g |
| Humidité de fonctionnement | 5% ~ 95% (sans condensation) |
Paramètres RF
Description de l'interface
① Interface RF – U.FL (IPX mâle)
② Interface RF – U.FL (IPX mâle)
③ Port Ethernet pour encodeur/décodeur HDMI
De haut en bas, de gauche à droite :
| +5V | GND | RX+ | TX+ |
| +5V | GND | RX- | TX- |
④ TTL USB1
De haut en bas, de gauche à droite :
| GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| GND | TXD1 | RXD1 | +.3.3V |
⑤ LAN 5V+1
De haut en bas, de gauche à droite :
| GND | GND | 5V | 5V |
| RX+ | RX- | TX+ | TX- |
⑥ LED USB2
De haut en bas, de gauche à droite :
| GND | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
⑦ Port d'alimentation
De haut en bas, de gauche à droite :
| +12V | GND |
| +12V | GND |
⑧ Bouton de réinitialisation
Communication série
Veuillez utiliser un câble adaptateur USB vers TTL 3,3 V pour connecter votre ordinateur et le module (TTL-1),
Sur votre outil de débogage série, veuillez sélectionner le port série correct, et les autres paramètres sont les suivants :
Baud : 115200 bps
Données : 8 bits
Parité : Aucune
Arrêt : 1 bit
Dimensions
Application
