Système d'antenne de suivi automatique des drones à très longue portée

Système d'antenne de suivi automatique de drone UAV longue portée

Introduction

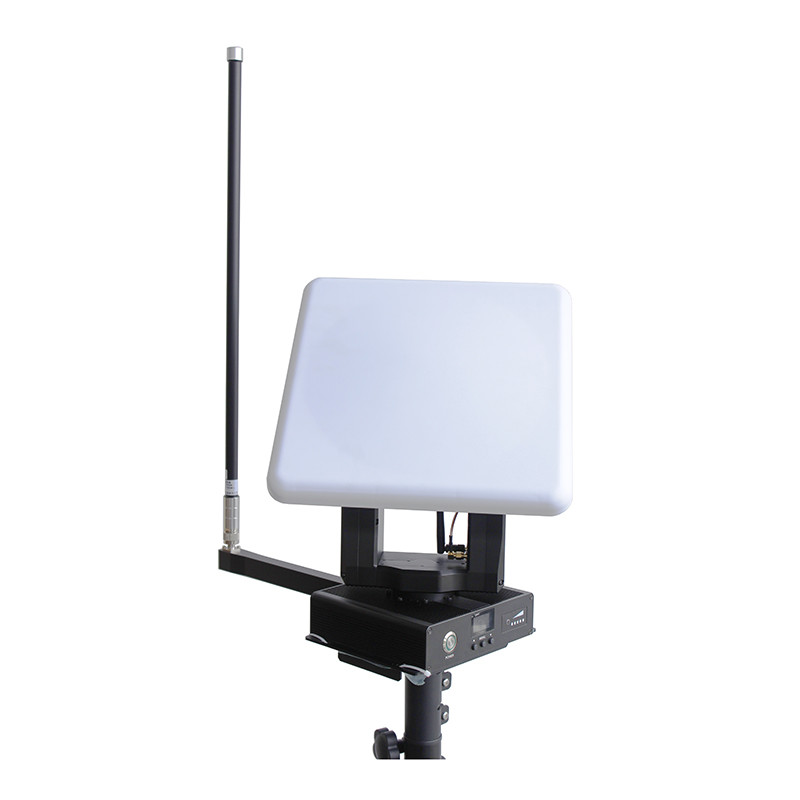

Le MANET9301DM-W est une station au sol d'antenne de suivi automatique pour drones conçue pour la communication longue distance. Il dispose d'un module de suivi GPS intégré et prend en charge diverses antennes directionnelles pour suivre le drone (module GPS embarqué). Il implémente la fonction de suivi automatique des antennes directionnelles pour améliorer la distance de communication. Le module GPS alimente les informations de coordonnées au module de liaison de données pour une transmission transparente. Après transmission à la station au sol, la station au sol calcule l'angle de pointage, de sorte que l'antenne panneau au sol soit toujours alignée avec le drone pour maintenir le meilleur effet de réception sans fil, améliorant ainsi considérablement la distance de transmission sans fil.

Caractéristiques

■ Module de données IP MESH intégré (MANET)

■ Module LoRa 433 MHz 22 dBm intégré

■ Module GPS haute performance à constellation complète intégré

■ Fréquence 1300-1500 MHz (personnalisable de 70 MHz à 6 GHz)

■ Prend en charge le chiffrement AES256

■ Très longue portée

■ Débit de données jusqu'à 56 Mbps

■ Transmission de données IP entièrement transparente

■ Prend en charge la gestion Web

■ Avec double capteur pour un pointage de haute précision.

■ Algorithme d'étalonnage automatique au démarrage

■ Démarre automatiquement le suivi après réception de données GPS valides

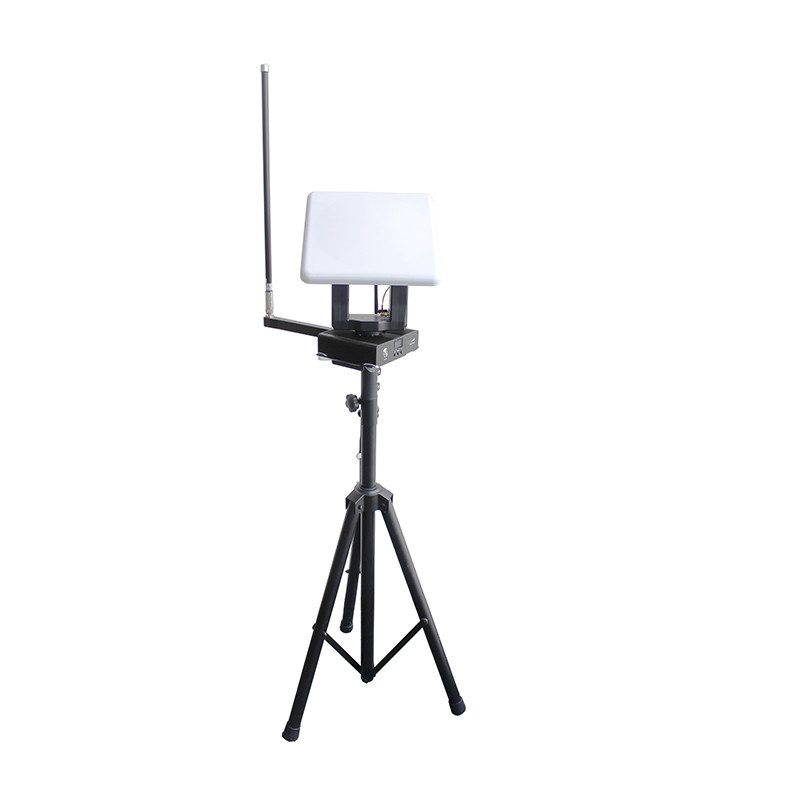

■ Prend en charge l'installation sur trépied et ventouse

■ Moteur de direction puissant et de haute qualité

■ Bague de glissement sans torsion à 360 degrés

■ Conception robuste IP65 pour une utilisation dans des environnements difficiles

■ Conception portable compacte et fonctionnement simple

Description du panneau

① Antenne GPS

② Interface d'antenne panneau directionnelle, SAM F

③ Interface d'antenne de liaison LoRa, SMA F

④ Bouton d'alimentation

⑤ Écran OLED (1,3 pouce) et boutons de configuration (haut, bas et menu)

⑥ Indicateur de batterie

⑦ Interface d'antenne omnidirectionnelle, SAM F

⑧ Port LAN et série - connecteur aviation 9 broches (1-4 broches pour LAN 1236; 5-7 broches pour TTL TX, RX, GND; 8-9 broches non utilisés OU pour RS232 TX, RX.)

⑨ Interface d'alimentation CC, étanche

Spécification

Contenu de l'emballage

Pour référence uniquement, sujet à modification pour chaque projet.
