Radio MESH portable à bande étroite 50 à 70 km VHF UHF IP67 alimenté par batterie
Introduction au projet

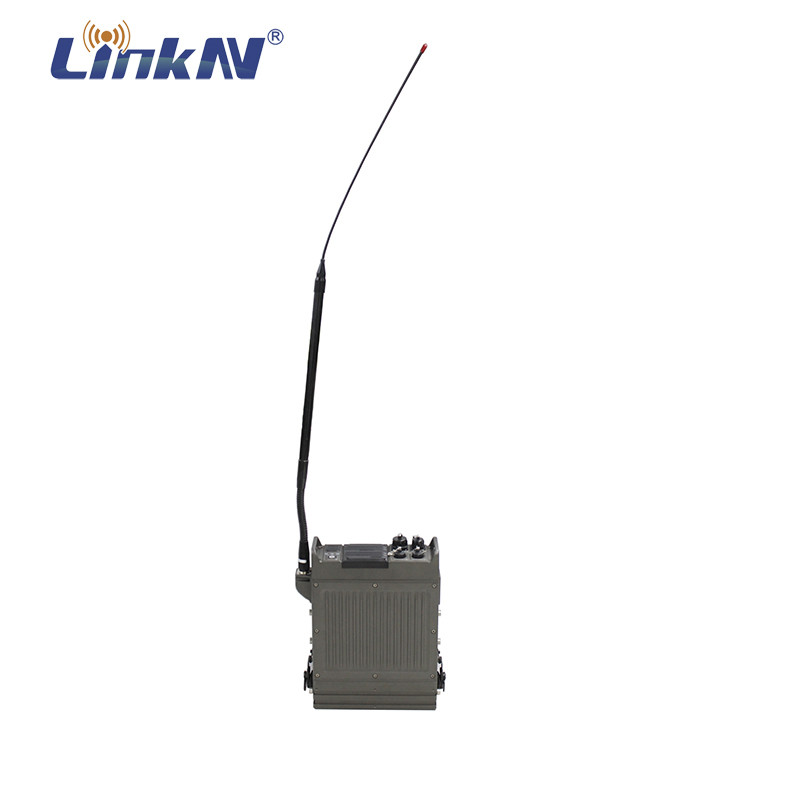

Le MANET3901 est une station de base portable à bande étroite MESH spécialement conçue pour faire face aux urgences et réaliser un déploiement rapide.L'ensemble du dispositif est conçu avec une structure entièrement en aluminium coulé selon les exigences de qualité de la norme militaire, qui répond aux exigences IP67 de résistance à la poussière et à l'eau, et peut s'adapter à divers environnements de travail difficiles et répondre aux besoins de communication de haute résistance.L'appareil prend en charge la méthode de déploiement rapide sur le dos, prend en charge le relais de co-fréquence de réseau auto-organisé et ajuste adaptivement la puissance de transmission en fonction de différentes configurations.
Caractéristiques
■Switchage flexible entre le mode numérique et le mode analogique
■PDT/DMR modes de travail multiples
■Soutient jusqu'à 8 sauts et 32 nœuds
■Configuration facile des canaux
■Soutient 5 types de chiffrement (XOR, XOR amélioré, ARC4, AES256, Dynamic)
■Porte de puissance adaptative
■Prise en charge du positionnement par satellite GPS/Beidou
Spécification
| Groupe de travail |
fréquence VHF:136-174 MHz
fréquences UHF: 400 à 480 MHz
fréquences UHF2:450 à 520 MHz
fréquence UHF3:350-400 MHz |
| Nombre de canaux |
3773 |
| Surfaces |
Zone de niveau 1: 4
Surface du niveau 2: 1000
Surface du niveau 3: 1000
|
| Étape du canal |
12Pour les appareils de surveillance des fréquences: |
| Voltage de fonctionnement |
10.8 à 12.6V |
| Capacité de la batterie |
16.5Ah |
| Durée de vie de la batterie (5/5/90) |
21.4 heures |
| Stabilité de fréquence |
± 0,5 ppm |
| Impédance de l'antenne |
50 ohms |
| Les dimensions |
302*218*76 mm |
| Le poids |
≤ 5 kg (w/batterie) |
| Portée de transmission |
50 à 70 km (m/ tour) |
| Capacité du réseau |
Jusqu'à 8 sauts et 32 nœuds |
| Puissance de sortie |
3 à 15 W |
| Modulation 4FSK |
12Uniquement données de 0,5 kHz: 7K60FXD
12Données et voix: 7K60FXE
|
| Modulation FM |
12.5 kHz: 8K50F3E
25 kHz: 16K0F3E |
| Limites de modulation |
Les fréquences d'écoulement sont calculées à partir de la fréquence d'écoulement de l'appareil
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence. |
| Spurs d'émission |
-36 dBm<1 GHz/-30 dBm>1 GHz |
| Puissance du canal adjacent |
≤ 60 dB |
| Sensitivité |
3%BER ≤ 0,35 μV |
| Intermodulation |
60 dB |
| Sélectivité des canaux adjacents |
60 dB |
| Fausse répression |
70 dB |
| Blocage |
90 dB |
| Radiations conduites |
-57 dBm |
| Précision du positionnement GPS |
Horizontalement≤10m (bonnes conditions de signal) |
| TTFF (première correction) Début à froid |
< 1 minute (bonnes conditions de signal) |
| TTFF (première correction) Démarrage à chaud |
< 10 secondes (bonnes conditions de signal) |
| Temps de travail. |
-30°C+70°C |
| Température de stockage. |
-40°C ≈ + 85°C |
| Résistant à l'humidité |
Le produit doit être présenté à l'autorité compétente. |
| Résistant aux chocs et aux vibrations |
Le produit doit être présenté à l'autorité compétente. |
| Résistant à la poussière et à l'eau |
Pour la protection contre la corrosion |

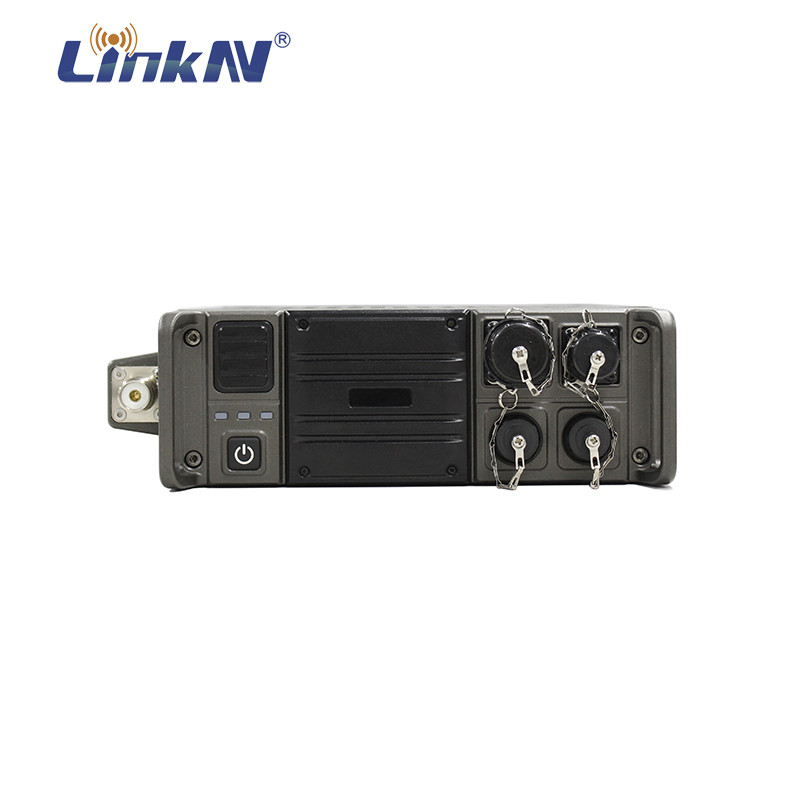

Description du panneau
1 indicateur LED
2 Bouton d'alimentation
3 Indicateur du réseau
4 Interface de l'accessoire ACC
5 Interface réseau local
6 Interface du microphone 1
7 Interface du microphone 2
8 Interface de l'antenne
1 Bouton de niveau de batterie
2 Fuseau
3 La boucle du papillon
4 Interface de charge de la batterie
