20 W de montage sur rack MESH Radio haute bande passante AES 100-240VAC 20-30km
Introduction au projet
Le MANET3314 est une radio IP MESH robuste de 43dBm 2U montée sur un rack dotée d'une entrée / sortie HDMI et d'un port LAN (4G, GPS / BD, PTT et WiFi en option).Il peut être appliqué à plusieurs scénarios tels qu'un relais à point fixe ou être installé sur un véhicule en mouvement., un navire ou un navire sans pilote, etc.
Caractéristiques
■ Puissance RF élevée de 20 W
■ portée de 20 à 30 km
■ Prend en charge une large tension CA de 100-240 V
■ Large bande passante allant jusqu'à 82 Mbps
■ Prend en charge le chiffrement AES
■ Prend en charge l'entrée/sortie HDMI et le LAN
■ avec antennes doubles MIMO
■ Prend en charge jusqu'à 64 nœuds de réseau MESH
■ Transmission transparente de données par duplex IP complet
■ Réseaux flexibles et déploiement rapide
■ conception de montage en rack 2U
■ Avec un boîtier en aluminium robuste pour l'aviation
Spécification
| Caractéristiques de la transmission |
| Fréquences par défaut |
La fréquence de fréquence de l'appareil doit être comprise entre 1400 et 1460 MHz (350 MHz et 4 GHz personnalisables) |
| Largeur de bande du canal |
2M/5M/10M/20 MHz/40 MHz |
| Chaîne RF |
2T2R |
| Puissance de sortie |
Le nombre total d'électrons émis par le système électrique est de: |
| WIFI (facultatif) |
2.4G WIFI (2x100 MW) |
| Type de modulation |
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Taux de données |
Jusqu'à 82 Mbps |
| Capacité du réseau |
9 sauts et au moins 64 nœuds |
| Le chiffrement |
AES |
| Interfaces |
| Interface RF |
N F x2 |
| Interface PTT (facultatif) |
LEMO à 7 broches |
| 4G (facultatif) |
Micro-SIM x1 |
| Caractéristiques électriques |
| Voltage de fonctionnement |
100-240V CA (en courant continu en option) |
| Consommation d'électricité |
≤ 100 W |
| Caractéristiques physiques |
| Le poids |
8 kg ou plus |
| Les dimensions |
483*390*89 mm |
| Température de stockage. |
-45°C ~ +85°C |
| Temps de travail. |
-40°C ~ +70°C |
| Humidité de travail |
5%RH à 95%RH (non condensé) |
Les dimensions
L'échantillon doit être présenté à l'échantillon.

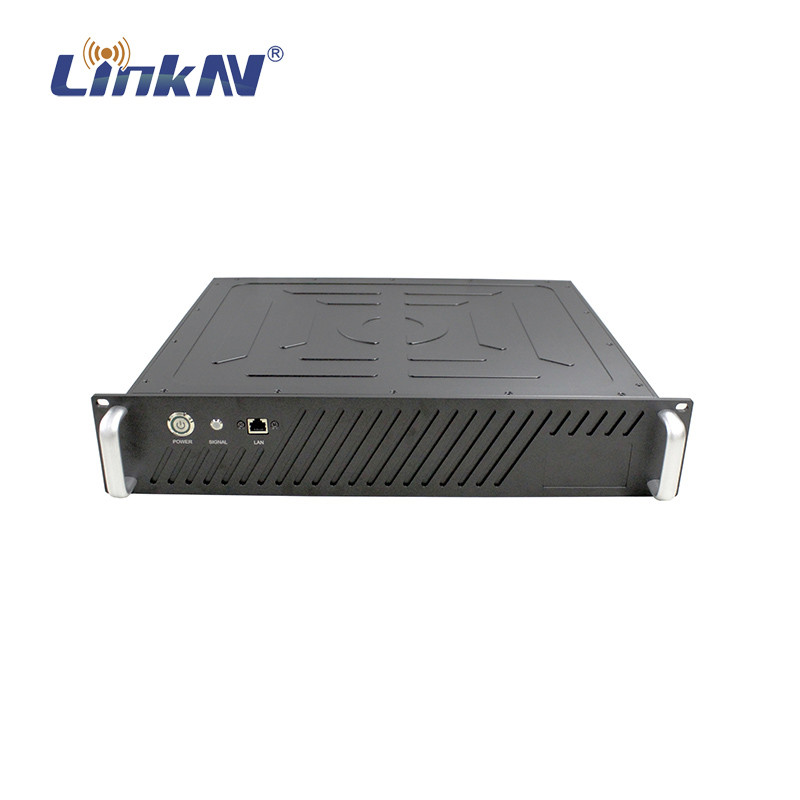

Panneau avant
1 Appuyez sur le bouton d'alimentation
2 Indicateur de signal ‡ double couleur rouge et vert
Port de réseau local 3 RJ45
4 Plaque d'immatriculation Zone - laser

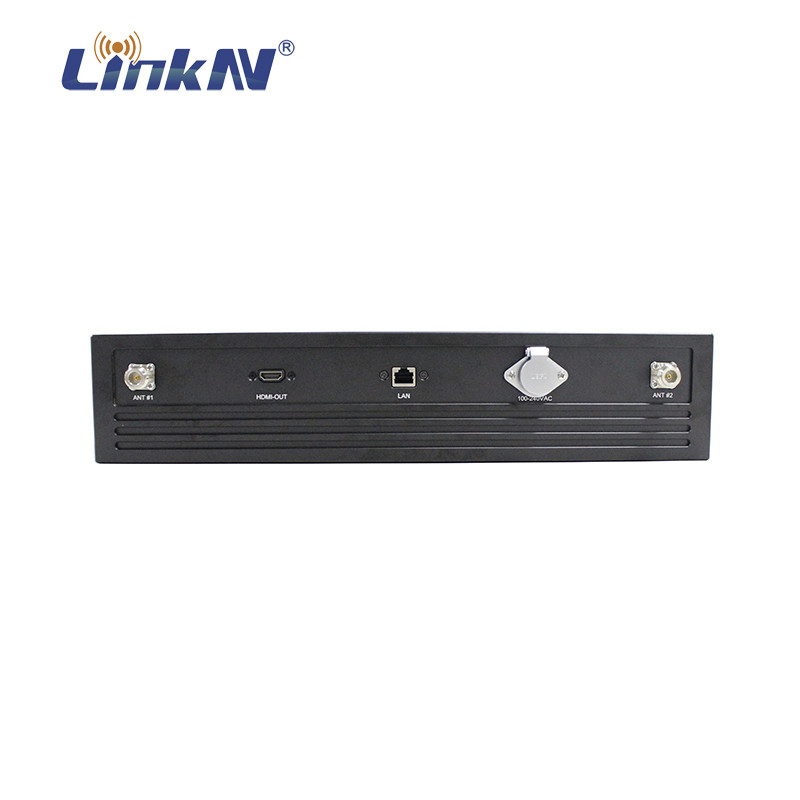

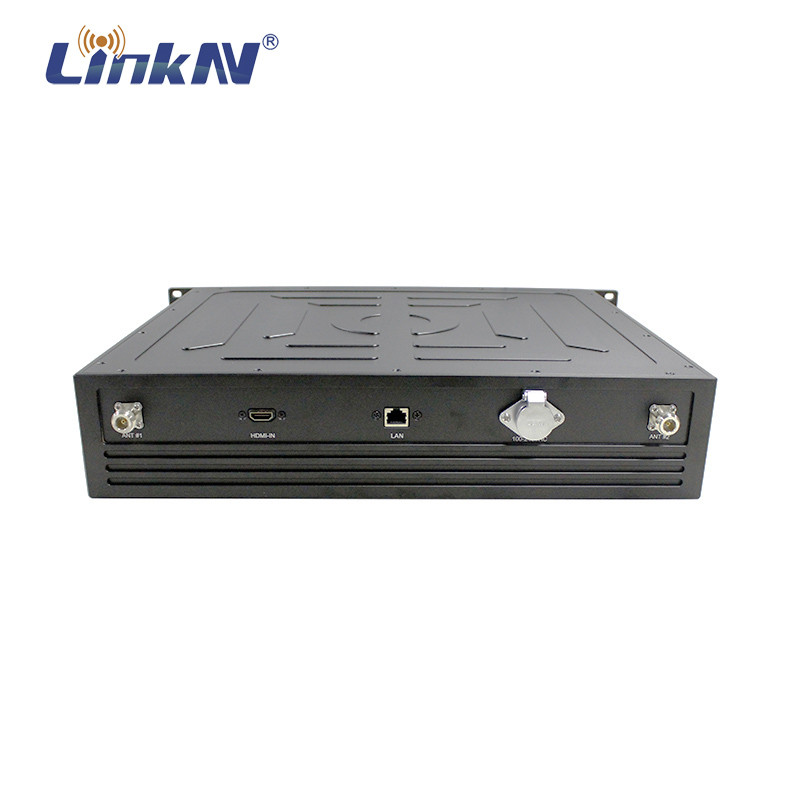

Panneau arrière
1 Interface d'antenne n° 1 N F
2 Interface d'entrée (sortie) HDMI
3 Interface réseau local RJ45
4 Interface d'entrée d'alimentation 3PIN
5 Interface de l'antenne n° 2
Diagramme de topologie
■ Type d'étoile
■ Type de maille
■ Type aléatoire
À propos de LinkAV
Youtube|Site officiel|Linkedin |Je suis sur Facebook.|Il est à Alibaba.
Fondée en 2005, LinkAV se consacre à la conception et à la fabrication de systèmes de transmission vidéo/données sans fil mobiles, y compris les séries COFDM, IP MESH et 4G-LTE,avec un groupe d'ingénieurs professionnels pour fournir un service sur mesure (OEM). LinkAV sert une clientèle diversifiée et exigeante, de la police/militaire aux citoyens ordinaires, des drones aux UGV/robots, des champs pétroliers aux forêts, de l'étranger à la Chine continentale.
LinkAV est un important fabricant chinois de systèmes innovants de communication et d'information sans fil.Nos systèmes de liaison de données avancés sont idéaux pour les communications critiques dans les systèmes tactiques sans pilote tels que les véhicules terrestres sans pilote, les drones, les drones et les véhicules de surface sans pilote (USV), et sont conçus en priorité pour la portabilité et la fiabilité.
Nos avantages
■ plus de 15 ans d'expérience dans les solutions de communication sans fil.
■ Haute qualité des produits, prix compétitif et faible MOQ
■ Excellente équipe technique avant et après-vente.
■ Réponse rapide et livraison rapide.
■ Supporté par les OEM
Questions fréquentes
Q1: Êtes-vous un fabricant ou une société commerciale?
Nous sommes un fabricant professionnel spécialisé dans les systèmes de transmission sans fil.
Q2: Pourquoi devrais-je vous choisir?
Vous obtiendrez un prix compétitif, une qualité supérieure, un service satisfaisant et une longue garantie.
Q3: Quel type de service produit puis-je avoir?
Le service OEM et ODM.
Q4: Quel type de garantie offrez-vous?
Nous offrons une garantie d'un an et une maintenance à vie.
Q5: Quelles sont les conditions de paiement?
Nous acceptons le virement bancaire, PayPal ou le paiement en espèces.
Q6: Emballage et expédition?
Carton neutre brun & Expédition par DHL, FedEx, UPS, TNT ou par voie aérienne/marine.
Q7: Combien de temps pour la livraison?
1 à 3 semaines pour le modèle standard et 3 à 5 semaines pour le modèle personnalisé.
Q8: Puis-je commander un échantillon pour le test?
Oui, nous accueillons la commande d'échantillons, les échantillons mixtes sont acceptables.
Q9: Avez-vous une limite de MOQ?
Pas de limite, 1pc est acceptable.
Q10: Est-ce que je peux imprimer mon logo sur le produit?
Oui, veuillez nous informer formellement avant la production et confirmer la conception en premier lieu
